الدور الحاسم لفصل مفاتيح الاتصال في أنظمة الطاقة الشمسية الكهروضوئية

مع استمرار توسيع أنظمة الطاقة الشمسية الكهروضوئية (PV) على المستوى العالمي ، فإن ضمان أن تشغيلها الآمن والفعال لا يزال يمثل أولوية قصوى.   من بين المكونات الأساسية التي تحمي هذه الأنظمة ، تلعب مفاتيح قطع الاتصال دورًا أساسيًا ولكن في كثير من الأحيان تم التقليل من شأنه.   على عكس قواطع الدوائر ، التي تحمي من الحمولة الزائدة والدوائر القصيرة ، توفر مفاتيح قطع الاتصال العزلة المادية ، وتمكين الصيانة الآمنة ، وإغلاق الطوارئ ، وتجزئة النظام.

لماذا تفصل التبديل في أنظمة الطاقة الشمسية الكهروضوئية

1. السلامة أولاً: العزلة الكهربائية للصيانة

تتمثل الوظيفة الأساسية لمفتاح الفصل في إنشاء استراحة مرئية في الدائرة ، مما يضمن عدم وجود تدفقات التيار عندما يقوم الفنيون بإجراء عمليات تفتيش أو إصلاحات.   هذا أمر بالغ الأهمية في الأنظمة الكهروضوئية لأن:

- تولد الألواح الشمسية الجهد كلما تعرضت للضوء ، وهذا يعني حتى عندما يكون العاكس متوقفًا ، فقد لا يزال جهد DC الخطير موجودًا.

- من الصعب إطفاء أقواس DC من أقواس التيار المتردد ، مما يجعل العزلة المناسبة أمرًا حيويًا لمنع المخاطر الكهربائية.

2. تجزئة النظام للتشغيل الفعال

تعتمد المزارع الشمسية واسعة النطاق وحتى أنظمة الكهروضوئية السكنية على مفاتيح قطع الاتصال لعزل أقسام محددة دون إغلاق الصفيف بأكمله.   تتضمن التطبيقات الرئيسية:

- العزلة على مستوى السلسلة: يسمح للصيانة على سلسلة شمسية واحدة دون التأثير على الآخرين.

- حماية العاكس: يفصل العاكس عن كل من جانب DC (لوحات) وجانب التيار المتردد (الشبكة) للخدمة.

- الامتثال السريع للإغلاق: يلتقي رموز السلامة (مثل NEC 690 في الولايات المتحدة) عن طريق إلغاء تنشيط المصفوفات الكهروضوئية بسرعة أثناء حالات الطوارئ.

3. سلامة الاتصال بالشبكة

عند النقطة التي يتصل فيها نظام الطاقة الشمسية بالشبكة ، يضمن مفاتيح قطع الاتصال العزلة الكاملة أثناء انقطاع الشبكة أو الصيانة.   غالبًا ما تتطلب المرافق فصلًا مرئيًا وقابل للقفل لحماية عمال الخط من الكهرباء الخلفية.

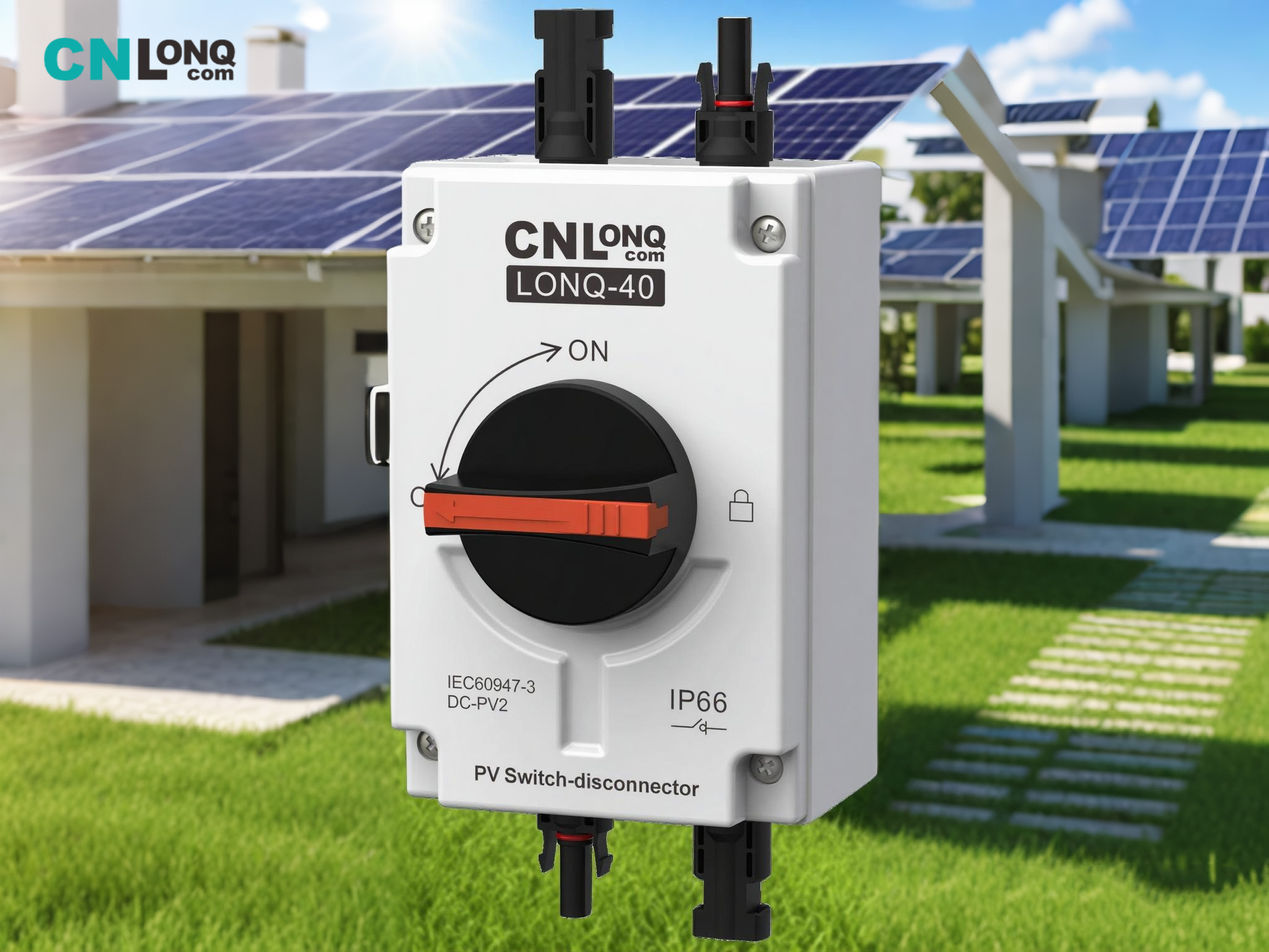

اختيار مفتاح قطع الاتصال الصحيح

ليست جميع مفاتيح مفاتيح الاتصال متساوية - أنظمة PV لها مطالب فريدة:

- DC مقابل تصنيفات التيار المتردد: يجب أن تتعامل مفاتيح DC مع أقواس مستدامة ، في حين أن مفاتيح التيار المتردد أبسط ولكن يجب أن تدير مزامنة الشبكة.

- الجهد والتصنيفات الحالية: يجب أن تتجاوز الحد الأقصى لظروف التشغيل للنظام (على سبيل المثال ، 1500V للطاقة الشمسية على نطاق المنفعة).

- المتانة البيئية: تحتاج المفاتيح الخارجية إلى ** IP65+ الحماية ** ضد الغبار والرطوبة ودرجات الحرارة القصوى.

الاتجاهات المستقبلية: انقطاع أكثر ذكاءً وأكثر أمانًا

مع تطور التكنولوجيا الشمسية ، لذلك تفصل المفاتيح:

✔ تكامل IoT: مراقبة الحالة في الوقت الحقيقي عبر أجهزة الاستشعار الذكية.

✔ دعم الجهد الأعلى: لأنظمة الجيل التالي 2000V الكهروضوئية.

✔ التصميمات الهجينة: الجمع بين قطع الاتصال مع حماية الطفرة والكشف عن قوس.

خاتمة

قد لا يكون مفاتيح قطع الاتصال هو الجزء الأكثر براقة من التثبيت الشمسي ، ولكنها لا غنى عنها للسلامة والموثوقية.   سواء بالنسبة إلى صفيف على السطح أو مزرعة على نطاق الأداة ، فإن الاختيار والتركيب المناسب لهذه المفاتيح يضمنون الامتثال ، وحماية الموظفين ، والحفاظ على تشغيل الأنظمة بسلاسة.

بالنسبة للمحترفين الشمسيين ، فإن فهم مفاتيح قطع الاتصال ليس اختياريًا - إنه ضروري.
