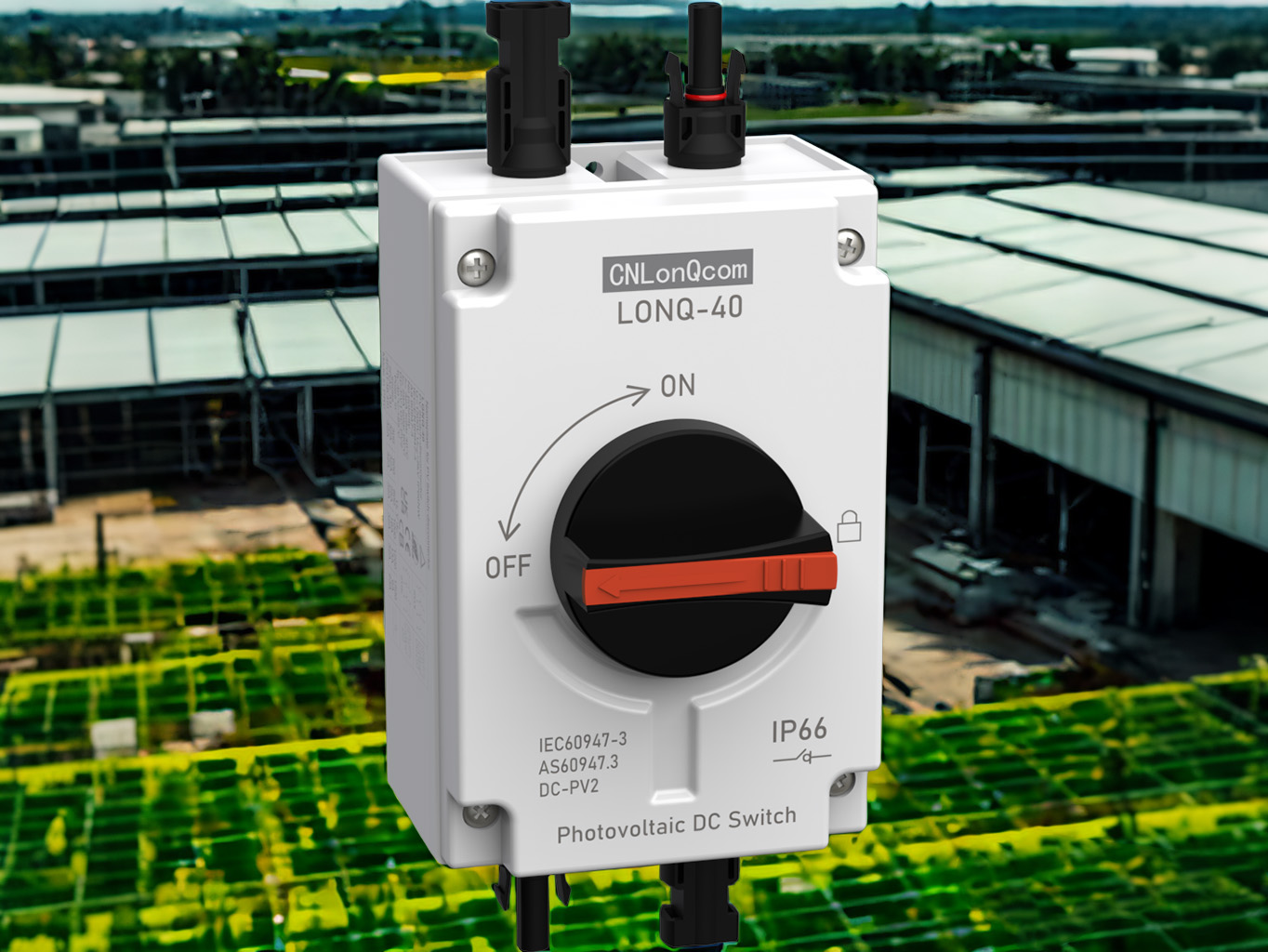

مفتاح قطع الاتصال الكهروضوئي: "وصي السلامة" للأنظمة الشمسية - دليل كامل

1. تعريف ووظيفة مفاتيح قطع الاتصال الكهروضوئية

مفتاح قطع الاتصال الكهروضوئي هو مفتاح أمان مصمم خصيصًا لدوائر DC في أنظمة الطاقة الشمسية.     إنه يخدم وظيفتين أساسيتين: العزلة الكهربائية وإغلاق الطوارئ ، حيث تعمل كـ "فرامل الطوارئ" لنظام الكهروضوئية لضمان السلامة المطلقة أثناء الصيانة أو الأعطال.

وظائف أساسية

العزلة المادية: يوفر نقطة توقف واضحة لضمان عدم وجود تدفقات التيار أثناء الصيانة.

حماية الحمل الزائد: تدمج بعض النماذج الصمامات لمنع تلف الدائرة القصيرة.

تجزئة النظام: يسمح بالانفصال الانتقائي للسلاسل الفردية دون التأثير على النظام بأكمله.

لماذا يجب أن تستخدم أنظمة الطاقة الشمسية مفاتيح فصل مخصصة؟

✔ مفاتيح التيار المتردد القياسي لا يمكن أن تقاطع قوس DC بشكل موثوق (خطرة!).

✔ يتوافق مع معايير السلامة الدولية (على سبيل المثال ، NEC 690.17).

✔ يمنع التيار العكسي من المكونات الضارة.

الثاني.     الأدوار الأساسية لمفاتيح قطع الاتصال الكهروضوئية

1. عزل السلامة (الغرض الأساسي)

سلامة الصيانة: يوفر نقطة توقف مادية واضحة عند خدمة المحولات أو الأسلاك.

إغلاق الطوارئ: يقطع بسرعة جهد العاصمة العالي في حالة الحريق ، البرق ، إلخ.

حماية التيار العكسي: يمنع العزولات من التغذية التي تعود إلى الألواح في الليل.

2. حماية الحمل الزائد (الميزات المحسنة)

فعالية تنفيذ نوع الحماية

حماية الدائرة القصيرة المدمجة في DC Fuse تقاطع التيار الصدع (حتى 1000VDC/20KA).

تمنع آلية الرحلة المغناطيسية الحرارية الزائدة التي تمنع ارتفاع درجة حرارة الكابل/الحرائق.

يتوافق التصميم السريع لكسر الصدع (<3ms) مع معايير صدع ARC UL1699B.

3. إدارة النظام

التحكم الخاص بالسلسلة: يمكن للنباتات الكبيرة إدارة الأقسام (على سبيل المثال ، مفتاح واحد لكل 10 سلاسل).

وضوح الحالة: تُظهر نافذة المؤشر الميكانيكي (بعضها مع مصابيح LED) حالة تشغيل/إيقاف.

ثالثا.     أنواع واختيار مفاتيح قطع الاتصال الكهروضوئية

1. عن طريق الهيكل

اكتب تطبيقات الميزات

نوع المقبض اليدوي مقبض ميكانيكي + نقطة توقف مرئية ، تكلفة منخفضة.    النظم التجارية السكنية/الصغيرة.

يمكن أن يقطع نوع كسر التحميل الحالي (يتطلب شلال القوس).    صفائف الكهروضوئية متوسطة النطاق.

نوع الصمامات المتكاملة DC Fuse ، تصميم ثنائي الأغراض.    السيناريوهات الحالية لدائرة القصر.

2. حسب تصنيف الجهد

600VDC فئة: معيار للأنظمة السكنية (الصين/أوروبا).

1000VDC فئة: المزارع الشمسية الكبيرة (متطلبات NEC في الولايات المتحدة).

1500VDC فئة: أنظمة الجهد العالي من الجيل التالي (فعالة من حيث التكلفة).

رابعا. كيفية اختيار مفتاح فصل الكهروضوئي؟

1. فحص الشهادات

أمريكا الشمالية: UL 98B ، NEC 690.17.

أوروبا: IEC 60947-3 ، VDE 0660.

2. المعلمات الرئيسية

جهد الجهد الجهد الكحد أقصى للجهد (هامش 20 ٪).

كسر السعة ≥ متوقع الدائرة القصيرة تيار.

تصنيف الحماية: IP65+ للاستخدام في الهواء الطلق.

خامسا نصائح التثبيت والصيانة

1. موقع التثبيت

إلزامي: ضمن متر واحد من مدخلات العاكس DC (متطلبات NEC).

الموصى به: في إخراج مربع Combiner.

2. الصيانة

تحقق من أكسدة الاتصال كل 6 أشهر.

اختبار سرعة كسر سنويا.

فحص مقاومة التأريض قبل موسم العواصف الرعدية.

الخلاصة: السلامة أولاً ، العزلة هي المفتاح!

على الرغم من أن مفاتيح قطع الاتصال الكهروضوئية الصغيرة هي خط الدفاع الأخير من أجل السلامة الشخصية.     مع ارتفاع 1500 فولت والأنظمة الذكية الكهروضوئية ، تتطور مفاتيح الجيل التالي نحو الجهد العالي ، كسر أسرع ، وتكامل IoT.
