PV Combiner Box: "Smart Power Manager" لـ Solar Systems - دليل شامل

1. تعريف ووظيفة مربعات Combiner PV

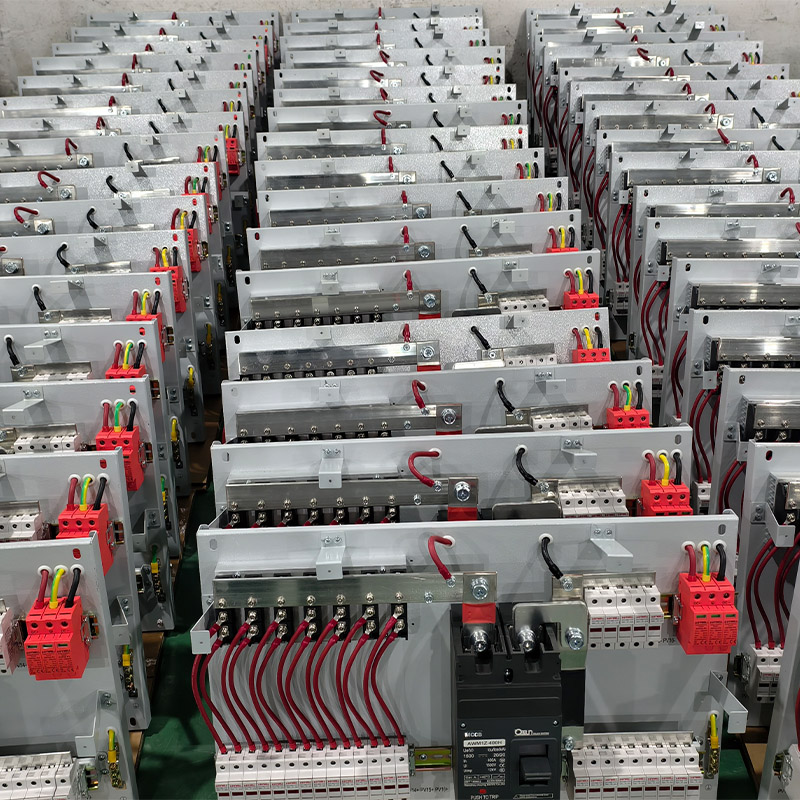

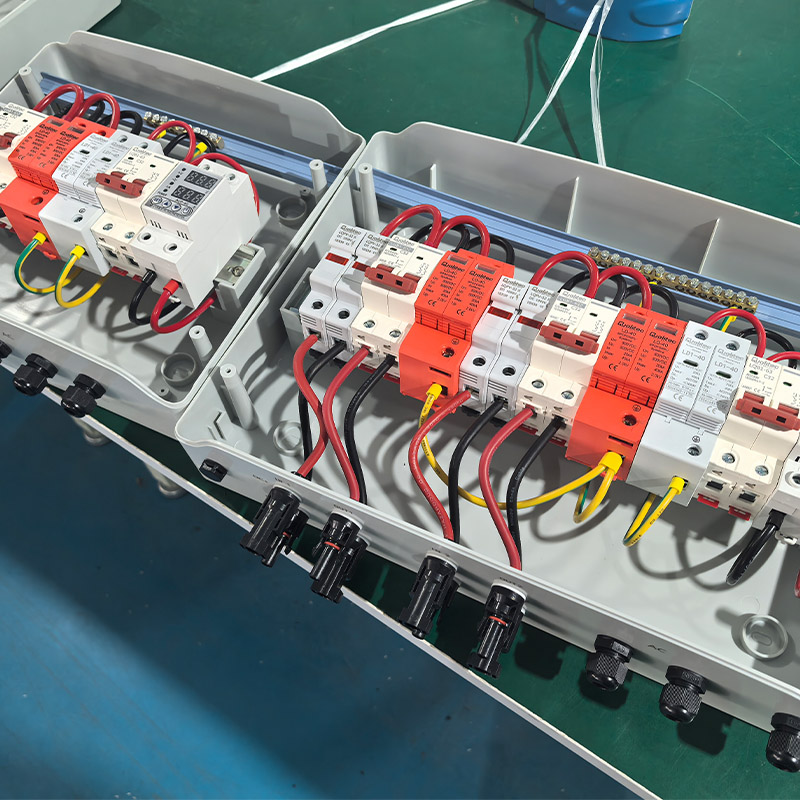

مربع Combiner PV (مربع Combiner الكهروضوئي) هو مكون كهربائي حاسم في أنظمة الطاقة الشمسية. وهي مسؤولة عن جمع وحماية ومراقبة طاقة التيار المستمر الناتجة عن سلاسل الكهروضوئية ونقلها إلى العاكس. بمثابة "مركز إرسال الطاقة" لمحطة الطاقة الشمسية ، فإنه يضمن انتقال الكهرباء الفعال والآمن.

وظائف أساسية

التجميع الحالي: الاتصال الموازي لسلاسل PV متعددة (على سبيل المثال ، 12-24 سلاسل) لتقليل فوضى الكابل وتحسين بنية النظام.

حماية الدوائر: يمنع الأحمال الزائدة ، والدوائر القصيرة ، والتيارات العكسية ، مما يضمن التشغيل الآمن.

المراقبة الذكية: الكشف في الوقت الفعلي للجهد والتيار والطاقة لكل سلسلة ، مما يتيح تشخيص الصدع السريع.

لماذا تحتاج إلى مربع combiner؟

✔ يحسن موثوقية النظام عن طريق منع فشل السلسلة الواحدة من التأثير على الجيل العام.

✔ يقلل من خسائر الخط ويعزز كفاءة الإرسال.

✔ يوفر بيانات التشغيل الذكية ، وخفض تكاليف الصيانة طويلة الأجل.

الثاني. الأدوار الأساسية لصناديق Combiner PV

1. التجميع الحالي للنقل الأمثل

عادة ما يتم توصيل وحدات PV في السلاسل ، ويدمج مربع Combiner سلاسل متعددة لتشكيل ناتج تيار أعلى.

مثال: قد يتكون نظام شمسي 10KW من 5 سلاسل (2 كيلو وات لكل منهما) ، وهو ما يجمعه مربع Combiner قبل إرسال الطاقة إلى العاكس.

2. حماية الدائرة متعددة الطبقات

وظيفة ميزة الحماية

DC Fuse/Circuit Breaker يقطع الدائرة أثناء الأحمال الزائدة أو الدوائر القصيرة لمنع مخاطر الحريق.

يمنع حظر الصمام الثنائي تدفق التيار العكسي (على سبيل المثال ، عندما تكون السلسلة مظللة).

حراس حماية الجهد الزائد ضد طفرات الجهد الناتجة عن تقلبات البرق أو الشبكة.

3. المراقبة والصيانة الذكية

تسجيل بيانات المربعات المتقدمة ، تتبع: تتبع:

✅ التيار/الجهد لكل سلسلة

✅ إجمالي طاقة النظام وكفاءته

✅ تنبيهات الصدع (على سبيل المثال ، سلاسل غير طبيعية ، الصمامات المتعثرة)

تتيح المراقبة عن بُعد (4G/Wi-Fi) استكشاف الأخطاء وإصلاحها السريعة.

ثالثا. حماية البرق في صناديق Combiner PV

نظرًا لأن الأنظمة الكهروضوئية تتعرض في الهواء الطلق ، فإن حماية البرق هي ميزة تصميم مهمة!

1. جهاز حماية الطفرة (SPD)

الوظيفة: يمتص عواصف عالية الجهد من تقلبات البرق أو الشبكة.

التثبيت: عادة ما يتم وضعه في محطات الإدخال/الإخراج DC.

2. حماية التأريض

يجب أن تكون العلبة المعدنية ترتكز بشكل صحيح لتبديد تيارات البرق بأمان.

المعيار: مقاومة الأرض <4Ω (<1Ω للنباتات واسعة النطاق).

3. تصميم العزلة

تمنع محطات عزل البرق الجهد العالي من التأثير على الدوائر الأخرى.

⚠ ملاحظات مهمة:

في المناطق المعرضة للبرق ، اختر الصناديق المعتمدة من TUV/CE مع تصنيفات حماية عالية (على سبيل المثال ، IP65).

فحص SPDs بانتظام (استبدل كل عامين ~ 2).

رابعا. أنواع مربعات Combiner PV ودليل الاختيار

يتم تصنيف مربعات Combiner حسب التطبيق:

1. حسب عدد المدخلات

اكتب ميزات التطبيق

4-8 المدخلات (صغيرة) سكنية على السطح بنية بسيطة ، تكلفة منخفضة

12-24 مدخلات (قياسية) النباتات التجارية/المتوسطة الحجم المراقبة الذكية ، حماية البرق القوية

24+ إدخال (كبير) مزارع الطاقة الشمسية على نطاق المنفعة ، حماية عالية (IP67) ، التحكم عن بُعد

2. عن طريق الوظيفة

أساسي: الصمامات + مفاتيح (مشاريع الميزانية)

ذكي: تسجيل البيانات ، مضاد للرجوع ، استرداد PID (الاستخدام التجاري المتميز)

الانفجار المقاوم: للبيئات الخطرة (شهادات الفولاذ المقاوم للصدأ +)

3. بأسلوب التثبيت

مثبت على الحائط: توفير مساحة لأسطح المنازل

قائم بذاته: صيانة أسهل للنباتات الكبيرة

V. كيفية اختيار مربع Combiner الأيمن؟

1. مطابقة قنوات الإدخال

سكني: 4-8 مدخلات

التجاري: 12-24 مدخلات

على نطاق الأداة المساعدة: 24+ مدخلات (تصميم معياري)

2. تحقق من تصنيف الحماية

في الهواء الطلق: الحد الأدنى IP65 (الغبار/مقاوم للماء)

الساحلية/الصناعية: مساكن الفولاذ المقاوم للصدأ

3. إعطاء الأولوية للميزات الذكية

اختر النماذج مع مسح منحنى IV والمراقبة عن بُعد لتشخيصات أسهل.

4. التحقق من الشهادات

الدولية: TUV ، CE ، UL (أمريكا الشمالية)

محلي: CQC ، شهادة "Golden Sun"

الخلاصة: البطل المجهول للأنظمة الشمسية

على الرغم من غالبًا ما يتم تجاهله ، إلا أن صناديق Combiner PV لا غنى عنها لتوليد الطاقة الشمسية الفعالة والآمنة. من التجميع الحالي إلى حماية البرق ، يرفعون أداء النظام في كل مستوى.

نصائح الاختيار:

🔹 PV → 4-8 إدخال النماذج الذكية (مراقبة Wi-Fi)

🔹 النباتات التجارية → 12-24 مدخلات ، حماية عالية (IP65 + SPD)

🔹 على نطاق الأداة المساعدة → وحدات ، تدار عن بعد

قم بترقية نظام الطاقة الشمسية اليوم - دع مربع Combiner يكون "Smart Power Manager"! ☀
