حماية الطفرة: خط الدفاع الحرج من أجل السلامة الكهربائية

مقدمة

في النظم الكهربائية الحديثة ، أصبحت حماية الطفرة تدبير أمان لا غنى عنه. سواء في إمدادات الطاقة السكنية أو الإنتاج الصناعي أو أنظمة توليد الطاقة الكهروضوئية ، يمكن أن تؤدي تقلبات الجهد الفوري إلى عواقب وخيمة. تقدم هذه المقالة بشكل منهجي المبادئ والتطبيقات ومعايير الاختيار لحماية الطفرة لمساعدة القراء على الحصول على فهم شامل لتكنولوجيا السلامة الكهربائية الحيوية هذه.

1. لماذا نحتاج إلى حماية للارتفاع؟

1.1 مخاطر الزينة

A طفرة(أو زيادة كهربائية) تشير إلى تقلب مفاجئ وشديد في الجهد أو التيار ، وتدوم عادة من microseconds إلى ميلي ثانية ، مع فولتية من المحتمل أن تصل إلى آلاف الفولت. هذه الجهدات الزائدة العابرة تنشأ بشكل أساسي من:

ضربات البرق: البرق المباشر أو المستحث

تقلبات الشبكة: تبديل نظام الطاقة ، أخطاء الدائرة القصيرة

عمليات المعدات: الشركات الناشئة/الإغلاق من المحركات الكبيرة ، تبديل المحولات

1.2 مخاطر محتملة

تواجه الأنظمة الكهربائية غير المحمية مخاطر متعددة:

تلف المعدات: انهيار المكونات الإلكترونية ، فشل العزل

فقدان البيانات: فشل الخادم وجهاز التخزين

انقطاع الإنتاج: فشل نظام التحكم الصناعي

مخاطر الحريق: أقواس مستحثة بالجهد والدوائر القصيرة

1.3 الخسائر الاقتصادية

تشير الإحصاءات إلى أن ما يقرب من 30 ٪ من حالات تلف المعدات الكهربائية مرتبطة بالارتفاع ، مما يؤدي إلى خسائر اقتصادية سنوية تصل إلى مليارات الدولارات. يمكن أن تخفف حماية الطفرة المناسبة بشكل كبير من هذه المخاطر.

2. أين يجب تثبيت حماية الطفرة؟

2.1 مواقع الحماية الرئيسية

توظف استراتيجية قوية للحماية من الزيادة نهجًا متدرجًا:

الحماية الأولية (النوع 1)

الموقع: لوحة التوزيع الرئيسية مدخل

الوظيفة: يحمي من ضربات البرق المباشرة والعروض الرئيسية

المعلمات النموذجية: IMAX ≥ 50KA

الحماية الثانوية (النوع 2)

الموقع: لوحات التوزيع الفرعي

الوظيفة: يحد الجهد المتبقي ويوفر حماية تكميلية

المعلمات النموذجية: IMAX ≥ 20KA

حماية التعليم العالي (النوع 3)

الموقع: الجهاز الأمامي

الوظيفة: يوفر الحماية الدقيقة للمعدات الحساسة

المعلمات النموذجية: IMAX ≥ 5KA

2.2 التطبيقات الخاصة

الأنظمة الضوئية: مطلوب على كل من DC (الوحدات النمطية للعاكس) و AC (العاكس إلى الشبكة) الجانبين

مراكز البيانات: رفوف الخوادم ، معدات الشبكة الأمامية

الضوابط الصناعية: معدات حرجة مثل PLCs ومحولات الترددات

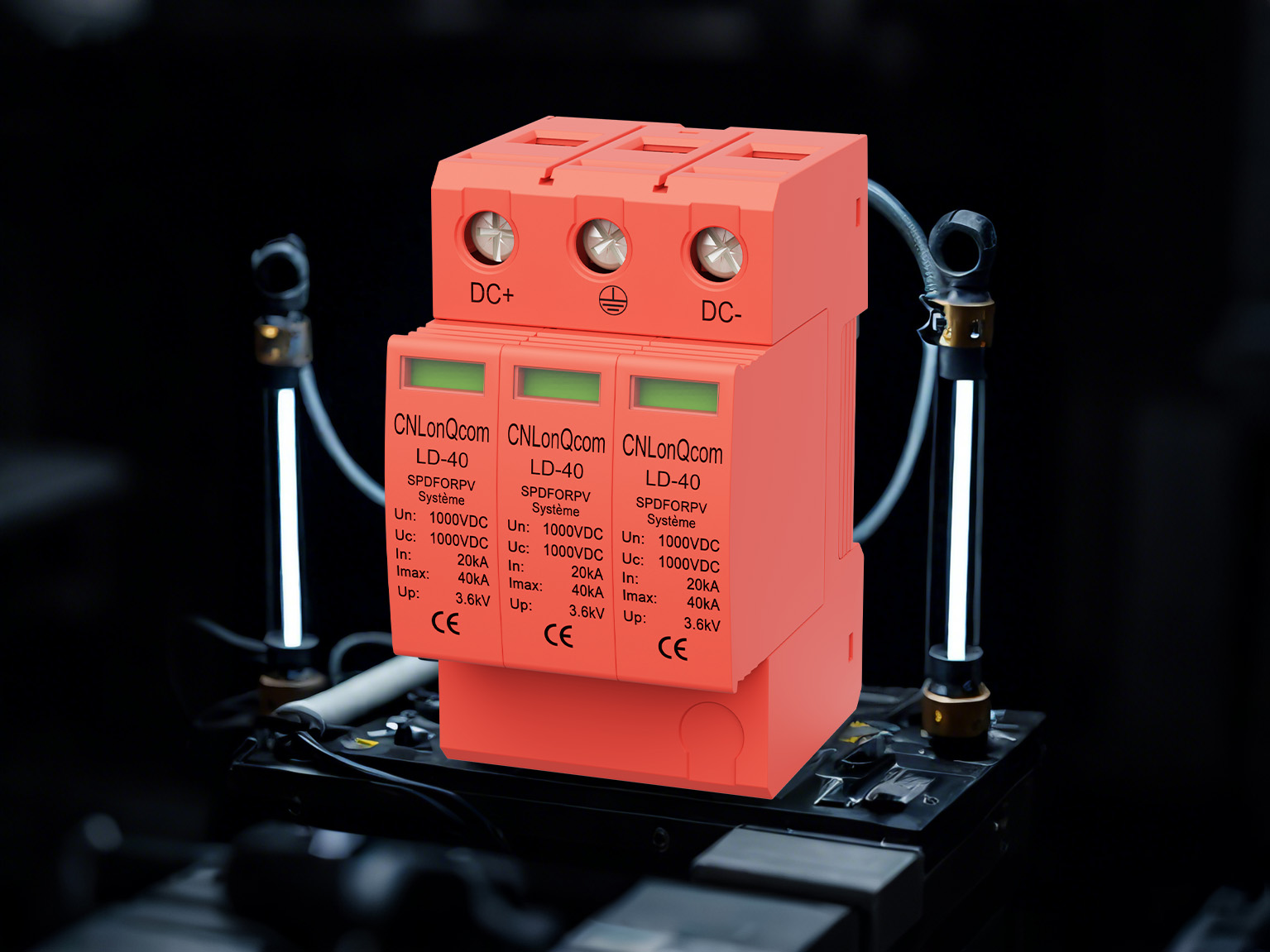

3. ما هو جهاز الحماية الطويلة (SPD)؟

3.1 المفهوم الأساسي

جهاز حماية للارتفاع (SPD) هو جهاز أمان كهربائي مصمم للحد من الجهد الزائد العابر وتحويل التيارات الطفرة. تشمل المواصفات الفنية الرئيسية:

جهد التشغيل المستمر الأقصى (UC)

تيار التفريغ الاسمي (في)

تيار التفريغ الأقصى (IMAX)

مستوى حماية الجهد (UP)

3.2 الأنواع الرئيسية

نوع حماية الهدف وقت استجابة التطبيق النموذجي

اكتب 1 مداخل البرق المباشر ≤100ns

من النوع 2 لوحات التوزيع الفرعية البرق المسببة لبرق ≤25ns

اكتب 3 أطراف الجهاز المتبقية ≤1ns

3.3 ميزات إضافية

حديثSPDsفي كثير من الأحيان تشمل:

مؤشرات الفشل (ميكانيكية أو إلكترونية)

واجهات المراقبة عن بعد

حماية فصل الحراري

4. كيف تعمل حماية الطفرة؟

4.1 مبدأ التشغيل الأساسي

حماية SPDS من خلال الآليات التالية:

حالة المراقبة: يحافظ على مقاومة عالية أثناء التشغيل العادي

التوصيل المثير: يتحول بسرعة إلى مقاومة منخفضة عند اكتشاف الجهد الزائد

تحويل الطاقة: ترتفع القنوات الحالية إلى نظام التأريض

الاسترداد: يعود تلقائيًا إلى حالة العمولة العالية بعد الطفرة

4.2 المكونات الفنية الأساسية

متغير أكسيد المعادن (MOV)

المواد: أشباه الموصلات القائمة على أكسيد الزنك

الخصائص: المقاوم غير الخطي الحساس للجهد

المزايا: الاستجابة السريعة ، وسعة المعالجة الحالية العالية

أنبوب تفريغ الغاز (GDT)

الهيكل: غرفة مملوءة بالغاز مختومة

الخصائص: عزل عالٍ ، قدرة تحويل قوية

التطبيق: حماية أولية عالية الطاقة

الصمام الثنائي لقمع الجهد العابر (TVS)

الميزات: استجابة فائقة السرعة (مستوى بيكو ثانية)

التطبيق: حماية الإلكترونيات الدقيقة

4.3 حماية منسقة متعددة المستويات

نظام حماية نموذجي ثلاثي الطبقات:

الحماية الأولية: تحويل معظم الطاقة (GDT)

الحماية الثانوية: مزيد من الحد من الجهد المتبقي (MOV)

حماية التعليم العالي: حماية الدقة (أجهزة التلفزيون)

5. إرشادات الاختيار والصيانة

5.1 معايير الاختيار

توافق النظام:

تصنيف الجهد (UC ≥ 1.15 × جهد النظام)

السعة الحالية (في ≥ sturge turgle)

معلمات الأداء:

مستوى حماية الجهد (أقل أفضل)

وقت الاستجابة (أسرع أفضل)

معايير التصديق:

IEC 61643

UL 1449

5.2 ملاحظات التثبيت

قلل من طول سلك الاتصال

ضمان تأريض موثوق (مقاومة الأرض ≤10Ω)

تجنب خلط أنواع SPD المختلفة

5.3 توصيات الصيانة

عمليات تفتيش منتظمة (على الأقل سنويًا)

مراقبة مؤشرات فشل

حالة الوثيقة بعد أحداث البرق

خاتمة

تعد حماية الطفرة عنصرًا مهمًا في أنظمة السلامة الكهربائية. من خلال فهم مبادئها ، واختيار الأجهزة الصحيحة ، وضمان التثبيت المناسب ، يمكن منع المخاطر الكهربائية بشكل فعال ، وحماية الموظفين والمعدات. مع التطورات التكنولوجية ، تتطور أجهزة الحماية المتزايدة نحو حلول أكثر ذكاءً وأكثر موثوقية. في CNLONQCOM ، نحن ملتزمون بالتحسين التكنولوجي المستمر ، وتطوير واقيات زيادة أكثر تقدماً وشاملة لتوفير حماية فائقة لجميع أنواع الأنظمة الكهربائية.
