"بوابة السلامة" في الأنظمة الكهروضوئية: الدور الحاسم لتفكيك مفاتيح الاتصال

في "عائلة" أنظمة توليد الطاقة الكهروضوئية ، يوجد وصي صامت - مفتاح قطع الاتصال. على الرغم من أنه غير واضح ، فإن هذا المكون أمر بالغ الأهمية لضمان تشغيل النظام الآمن. دعونا نستكشف أهمية هذا "وصي السلامة" الحيوي.

افصل التبديل: بوابة أمان أنظمة الطاقة

مفتاح الفصل ، كما يوحي الاسم ، هو جهاز تبديل يستخدم لعزل الدوائر. تتضمن خصائصها الرئيسية:

(1) نقاط كسر مرئية

(2) لا توجد قدرة على استئصال القوس (محظور بدقة لتشغيل الحمل)

(3) الوظيفة الأولية لتوفير حماية العزلة الكهربائية

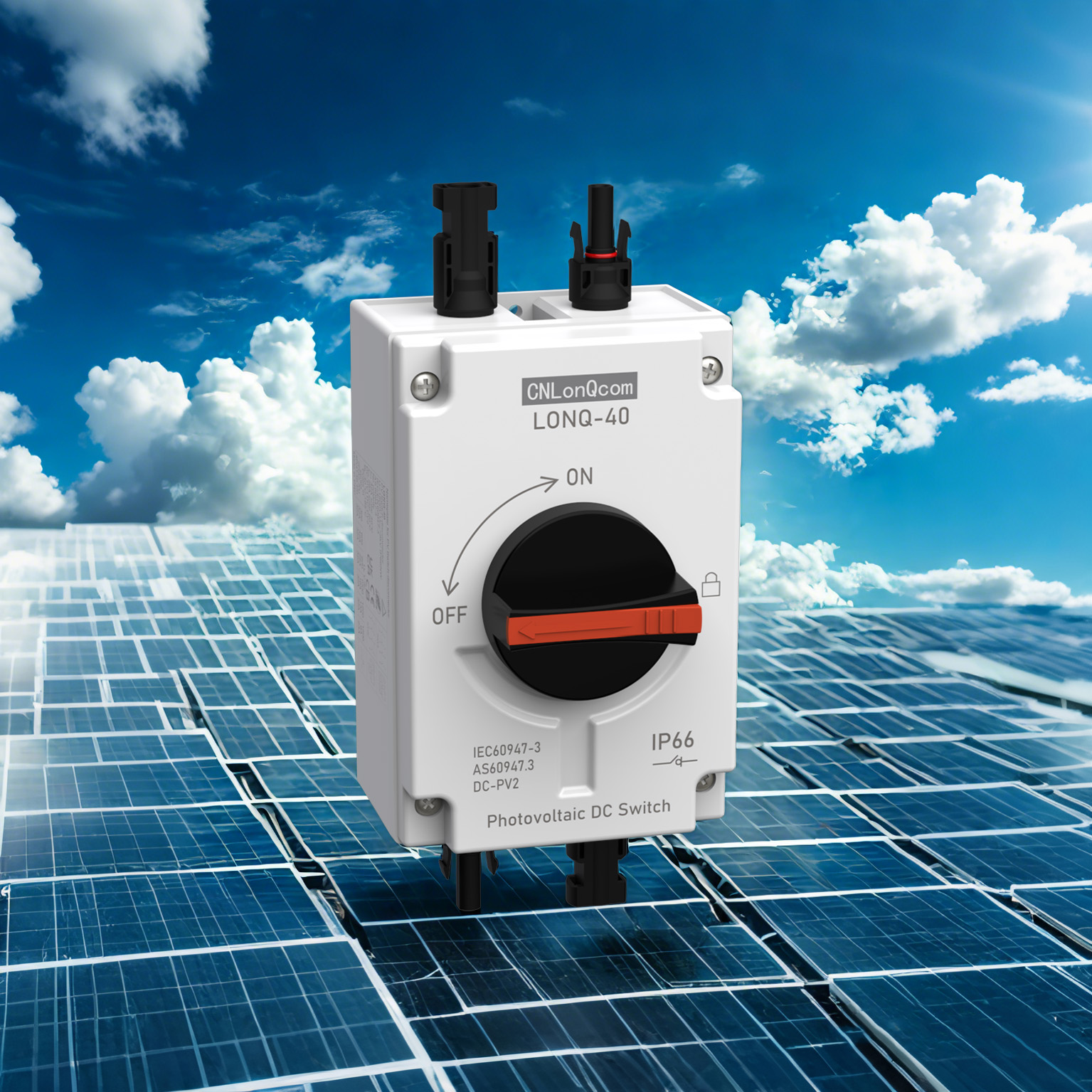

ميزات خاصة لمفاتيح قطع الاتصال الكهروضوئية

تتطلب أنظمة الكهروضوئية مفاتيح فصل متخصصة تختلف اختلافًا كبيرًا عن المفاتيح التقليدية:

التصميم الخاص بـ DC:

تولد الأنظمة الكهروضوئية تيارًا مباشرًا ، حيث يصعب إطفاء أقواس التيار المستمر أكثر من أقواس التيار المتردد ، مما يستلزم اعتبارات التصميم الخاصة.

تقييمات الجهد الأعلى:

بينما تعمل أنظمة AC المنزلية عند 220 فولت ، يمكن أن تصل أنظمة PV إلى 600 فولت أو حتى 1500 فولت.

الحماية المزدوجة:

يتطلب عادةً فصلًا متزامنًا لكل من الأعمدة الإيجابية والسلبية لضمان العزلة الكاملة.

مقاومة الطقس:

يتميز ارتباطات IP67 مقاومة للماء لتحمل البيئات الخارجية القاسية ، مع مواد PA التي تقاوم بشكل فعال إشعاع الأشعة فوق البنفسجية ودرجات الحرارة العالية والرطوبة.

أربعة أسباب أساسية لتثبيت مفاتيح قطع الاتصال في أنظمة PV

(1) متطلبات صيانة السلامة:

تولد الوحدات الكهروضوئية بشكل مستمر الطاقة عند تعرضها للضوء ، مما يجعل مفاتيح قطع الاتصال ضرورية لعزل الطاقة الكامل.

(2) حماية قوس دي سي:

مفاتيح قطع الاتصال المهنية يمكن أن تتحكم في مدة القوس ضمن 2 مللي ثانية.

(3) احتياجات صيانة النظام:

تتطلب عمليات الصيانة وتوسيع النظام العاكس عزل الطاقة الكامل المضمون.

(4) التفويض التنظيمي:

تتطلب المعايير الدولية مثل IEC 60947-3 التثبيت بشكل صريح.

معايير التثبيت المهنية

(1) متطلبات موقع التثبيت:

محطة إدخال العاصمة من المحولات (إلزامية)

محطة الإخراج من صناديق Combiner (موصى بها)

ضمن ≤3 متر من المحولات (المتطلبات القياسية)

(2) عملية التثبيت الموحدة:

① تأكيد تشغيل الطاقة الكاملة

② حدد مواقع التثبيت جيدًا

③ تنفيذ التثبيت الرأسي (الميل ≤5 °)

④ استخدم موصلات MC4 PV الخاصة

⑤ تشديد المحطات إلى عزم الدوران المحدد (عادة 4-5N · م)

⑥ تركيب حلقات الختم المقاومة للماء ومقاوم للماء

اعتبارات عملية السلامة

(1) معايير التشغيل:

يجب استخدام الأدوات المعزولة

ارتداء قفازات معزولة 1000V أثناء التشغيل

افصل جانب AC قبل DC Side

(2) متطلبات الصيانة:

اختبارات التشغيل الميكانيكية الشهرية

تفتيش حالة الاتصال الفصلي

قياسات مقاومة الاتصال السنوية (<50mΩ)

(3) معايير الاختيار:

تصنيف الجهد ≥1.25 × الجهد

التصنيف الحالي ≥1.56 × ISC

يجب أن يكون لديك شهادة TUV/UL/VDE

الأسئلة المتداولة

س: هل يمكن استخدام المفاتيح العادية بدلاً من ذلك؟

ج: بالتأكيد لا! لا يمكن للمفاتيح التقليدية مقاطعة تيار التيار المستمر بشكل موثوق وقد تتسبب بسهولة في أخطاء القوس.

س: هل تحتاج مفاتيح قطع الاتصال إلى التشغيل اليومي؟

ج: لا ، فهي تعمل بشكل أساسي كأجهزة للنسخ الاحتياطي للسلامة ويجب تشغيلها فقط عند الضرورة.

س: كم عدد مفاتيح قطع الاتصال التي يحتاجها النظام؟

ج: على الأقل ، واحد في مدخلات العاكس ؛ يجب أن تضيفها أنظمة أكبر في صناديق Combiner.

خاتمة

تعمل مفاتيح مفتاح الفصل الكهروضوئية مثل الصمامات المنزلية- غير واضحة في التشغيل اليومي ولكن من المحتمل أن يوفر الحياة والممتلكات في اللحظات الحرجة. ثلاثة عناصر لا غنى عنها: منتجات عالية الجودة ، التثبيت الموحد ، وتفتيشات منتظمة. تذكر: في الأنظمة الكهروضوئية ، يجب أن تأتي السلامة دائمًا أولاً!

بالنسبة لأولئك الذين يخططون أنظمة الكهروضوئية أو مع مخاوف تتعلق بالسلامة حول المنشآت الحالية ، توفر CNLONQCOM استشارة خبراء لتزويد نظامك بـ "بوابات أمان" موثوقة. يبدأ استخدام الكهرباء الآمن باختيار مفتاح الفصل الصحيح!
