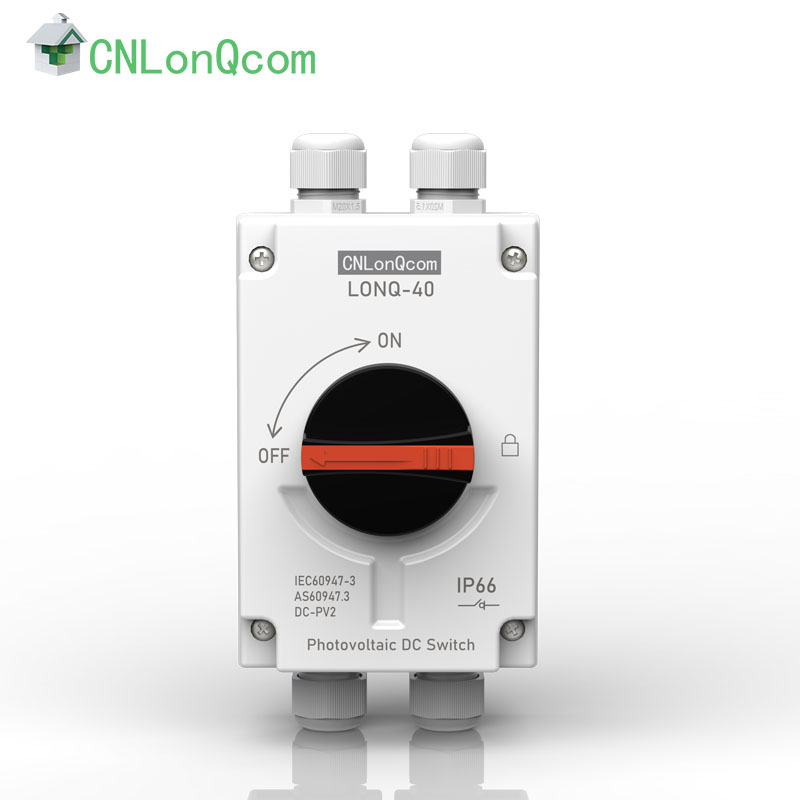

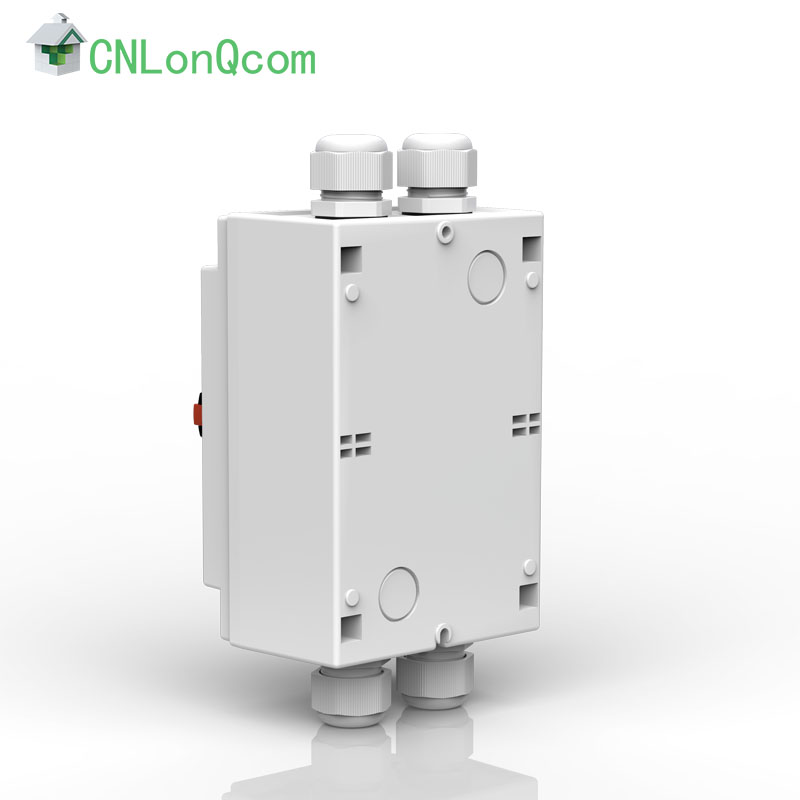

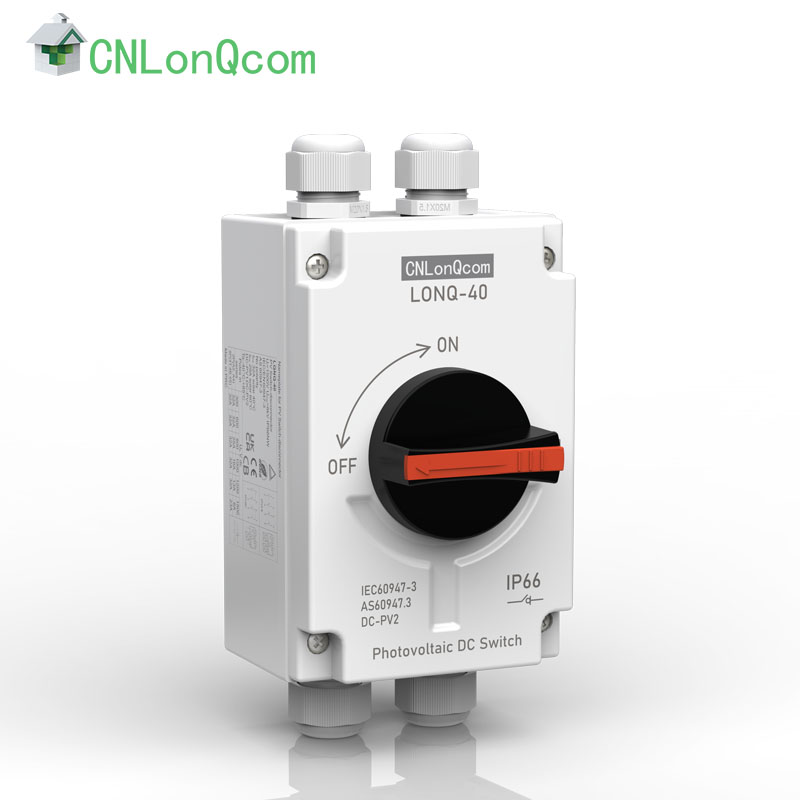

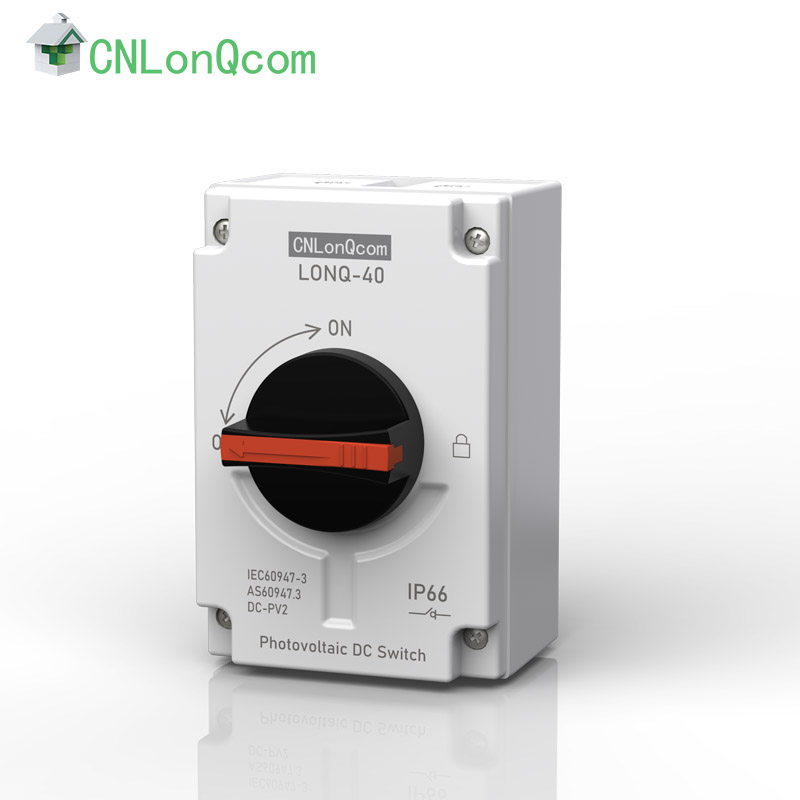

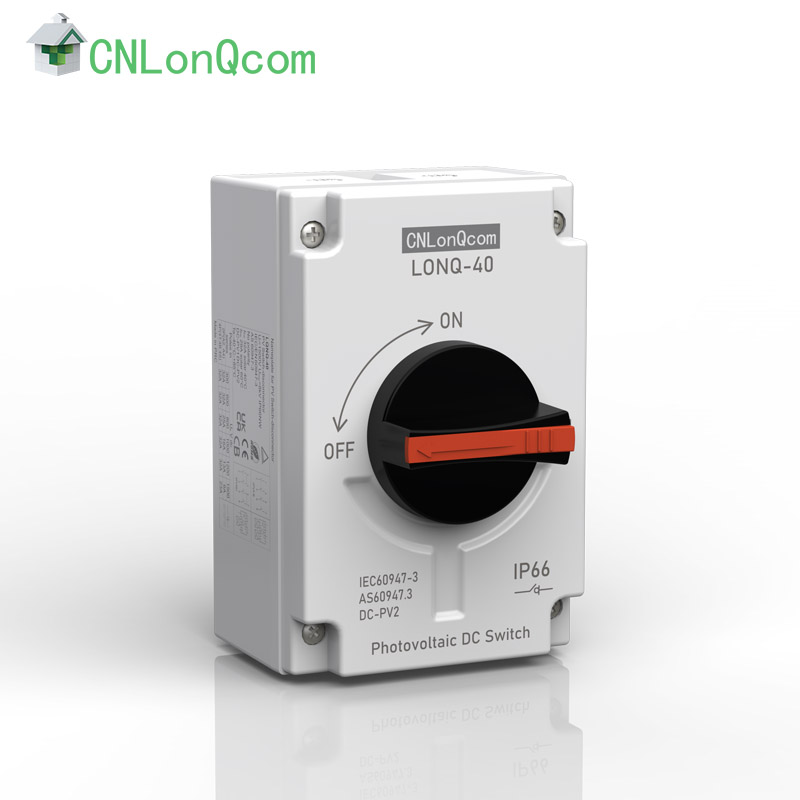

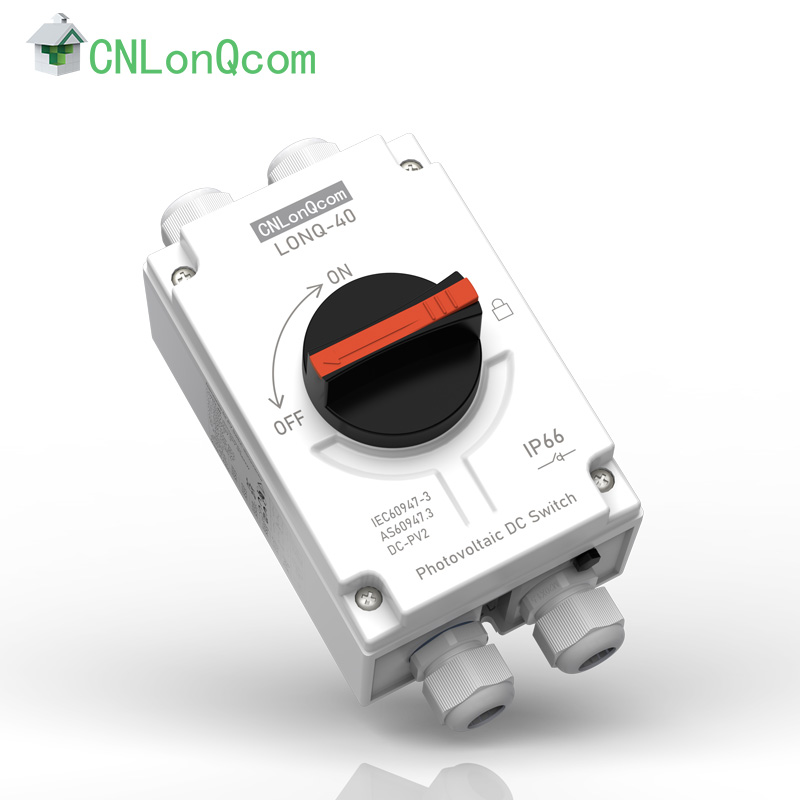

CNLonQcom هي شركة مصنعة وموردة محترفة لقاطع التبديل الكهروضوئي 1500 فولت 32 أمبير مع M20 المستخدم في أنظمة توزيع الطاقة الكهروضوئية.
المؤشرات الرئيسية | وحدة | لونك-40 | |
تصنيف الجهد العزل | واجهة المستخدم | V | 1500 |
التيار الحراري المقدر | إيث | A | 32 |
النبض المقدر يتحمل الجهد الكهربي | امب | V | 8000 |
تصنيف قدرة صنع ماس كهربائى | lcw | A | 1000 |
الحد الأقصى للمقاطع العرضية للكابل (بما في ذلك وصلة العبور) |
|
|
|
الصلبة أو القياسية | مم2 | 2.5-6 | |
مرن | مم2 | 2.5-6 | |
مرن (+ نهاية كابل متعدد النواة) | مم2 | 2.5-6 | |
عزم الدوران |
|
|
|
ربط مسامير طرفية عزم الدوران M4. | نانومتر | 1.2-1.8 | |
تشديد مسامير تثبيت قذيفة عزم الدوران | نانومتر | 1.5-2.0 | |
ربط براغي مقبض عزم الدوران | نانومتر | 0.5-0.7 | |
تشغيل أو إيقاف عزم الدوران | نانومتر | 0.9-1.3 | |
عزم دوران الأسلاك على القاعدة | نانومتر | 1.1-1.4 | |
المعاملات الشاملة |
|
|
|
مواقف المقبض |
|
إيقاف عند الساعة 9 ساعات، وتشغيل عند 12 ساعة | |
الحياة الميكانيكية |
|
10000 | |
عدد أعمدة التيار المستمر |
|
2 أو 4 | |
درجة حرارة التشغيل |
|
-40 إلى +85 | |
درجة حرارة التخزين |
|
-40 إلى +85 | |
درجة التلوث | ℃ | 2 | |
فئة الجهد الزائد | ℃ | ثالثا | |
تصنيف IP للعمود والتركيب فارغ |
|
IP66 |
الاسلاك الرسم البياني
حجم صغير
مادة مثبطة للهب
lp66
فلاينج فوكس قصير
مكتمل مُكَمِّلات
-40 درجة مئوية ~ +85 درجة مئوية نطاق درجة الحرارة المحيطة
تصميم غير قطبي
يتوافق الاختبار مع AS 60947.3:2018,EN IEC 60947-3:2021، فئة الاستخدام: DC-PV2 | عمود | عدد السلاسل | رقم القطعة | ||||
600 فولت | 800 فولت | 1000 فولت | 1200 فولت | 1500 فولت | |||
بف2 | بف2 | بف2 | بف2 | بف2 |
|
|
|
32A | 32A | 25 أ | 13A | 6 أ | 2 | 1 | لونق-40-2 |
32A | 32A | 25 أ | 13A | 6 أ | 4 | 1 | لونق-40-4 |
32A | 32A | 32A | 32A | 23A | 4 | 1 | لونق-40-4S |
32A | 32A | 32A | 32A | 23A | 4 | 1 | لونق-40-4ب |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LQNQ-40-4T |
يكتب |
بيدسك100R/120R | اتصالات الرسم البياني الأسلاك | مثال التبديل |
2-القطب | 2 |
|
|
4-القطب | 4 |
|
|
4-القطب مع الإدخال والإخراج في الأعلى | 4T |
|
|
4-القطب مع أسفل المدخلات والمخرجات | 4 ب |
|
|
4-القطب مع lnput في الجزء العلوي من الإخراج السفلي | 4S |
|
|
