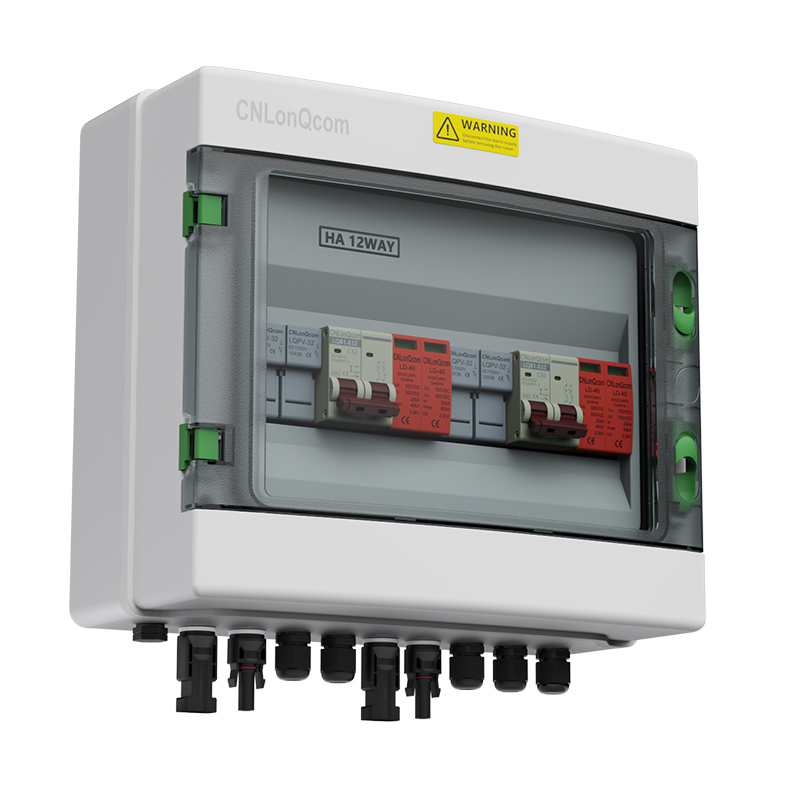

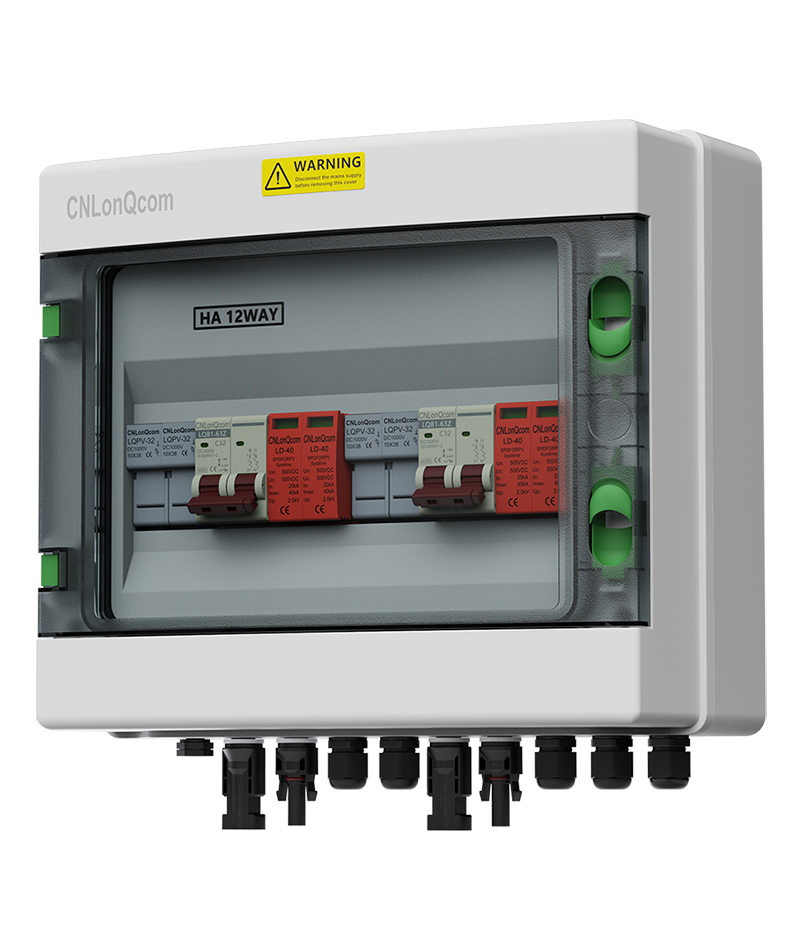

PV Combiner Box 2 in 2 Out DC500V
CNLONQCOM IP65 PV COMBINER BOX 2 في 2 OUT DC500V/600V/800V مع قاطع الدائرة وحماية الصاعقة والفتيان لأنظمة لوحة الطاقة الشمسية الخارجية ، RV ، المنازل ، القوارب
● الجهد المصنّف: DC500V/600V/800V
● التصنيف الحالي: 6/10/16/20/25/32/40/10/63A
● السلسلة: 2in 2out
● الحد الأقصى لتيار الإدخال لكل سلسلة: 6/10/16/20/25/30A
● الحد الأقصى لتيار الناتج لكل سلسلة: 6/10/16/20/25/32/40/10/63A
● الموصل: MC-4 أو PG
● المعيار: IEC60269-6 ، IEC60947-2 ، IEC61643-1
● المواد السكنية: PC+ABS
● الشهادة: CE ، IP65 ، ROHS ، ISO9001
نموذج:LQX H2/2B.12 DC500V/600V/800V
إرسال استفسار
وصف المنتج
| البيانات الفنية | |||
| نموذج | LQX H2/2B.12 DC500V/600V/800V | ||
| يكتب | MCB و SPD و FUSE | ||
| خيط | 2 في 2 خارج | ||
| جهد الجهد UE (V) | DC500/600/800 | ||
| الحد الأقصى لتيار الإدخال لكل سلسلة (أ) | 6/10/15/20/25/30 اختياري | ||
| الحد الأقصى لتيار الناتج لكل سلسلة (أ) | 10/16/20/25/32/40/50/63 اختياري | ||
| شهادة الجودة | CE 、 ISO9001 、 ROHS 、 IP65 、 TUV | ||
| معيار | IEC60947-2 、 IEC61643-1 、 IEC60269-6 | ||
| قاطع الدائرة المصغرة (MCB) | واقي الزيادة (SPD) | ||
| تيار درجة الإطار (أ) | 63 | في (8/20) لنا (كا) | 20 |
| تصنيف التيار في (أ) | 10/16/20/25/32/40/50/63 اختياري | IMAX (8/20) لنا (KA) | 40 |
| جهد الجهد UE (V) | DC500/600/800 | جهد الجهد UE (V) | DC500/600/800 |
| مصنفة الجهد العازف واجهة المستخدم (V) | DC1000 | مستوى حماية الجهد (KV) | 2.0/2.5 |
| دافع الصمود الجهد UIMP (KV) | 4 | أعمدة | 2p |
| كسر السعة وحدة العناية المركزة (KA) | 6 | المواد السكنية | السلطة الفلسطينية |
| LCS السعة الانتقائية (LCU) | 75 ٪ | سمك الرقائق (مم) | 6 |
| نوع المنحنى | C | فتيل | |
| أعمدة | 2 | تصنيف التيار في (أ) | 6/10/15/20/25/30 اختياري |
| وضع الأسلاك | لا قطبية ، أعلى داخل وأسفل للخارج أو أسفلها داخل وتجاوز الخروج | جهد الجهد UE (V) | DC1000 |
| المواد السكنية | السلطة الفلسطينية | أعمدة | 2p |
| مواد موصل | نحاس | حجم الصمامات (مم) | 10*38 |
| الحياة الميكانيكية (maxtimes) | 20000 | المواد السكنية | السلطة الفلسطينية |
| الحياة الكهربائية (Maxtimes) | 6000 | بيئة | |
| كابل PV المثبت مسبقًا | درجة حرارة التشغيل | -25 ℃ إلى +60 ℃ | |
| قطر الكابل | 4 ~ 25mm | رطوبة | ≤95 ٪ |
| الحد الأقصى للجهد (V) | 1000 ~ 2000 | ارتفاع | 2000 م |
| الحد الأقصى الحالي (أ) | 10 ~ 200 | تثبيت | تصاعد الجدار |
| العلب | |||
| مادة | PC+ABS | ||
| مستوى الحماية | IP65 | ||
| مستوى حماية التأثير | IK10 | ||
| موصل الإدخال أو الإخراج | موصلات PG أو PV | ||

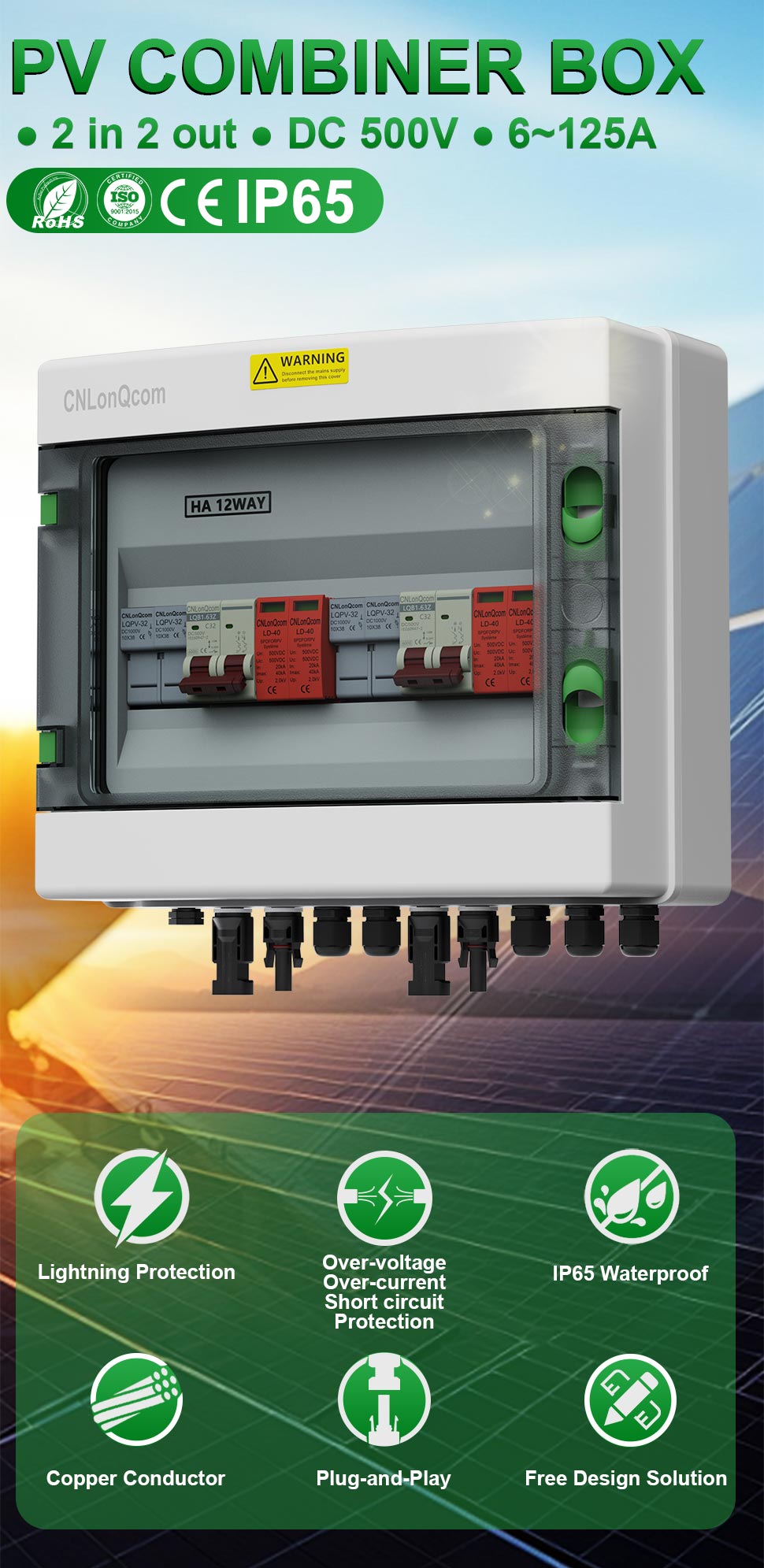

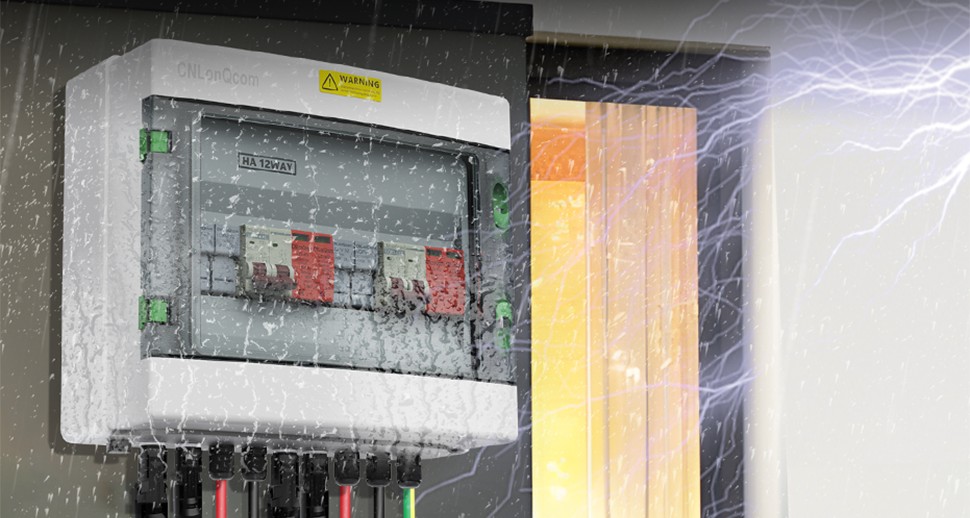

IP65
-
حماية البرق
-
مفرط الجهد
الزائد
دائرة قصيرة
حماية -
IP65 مقاومة للماء
-
قائد النحاس
-
التوصيل والتشغيل
-
حل تصميم مجاني

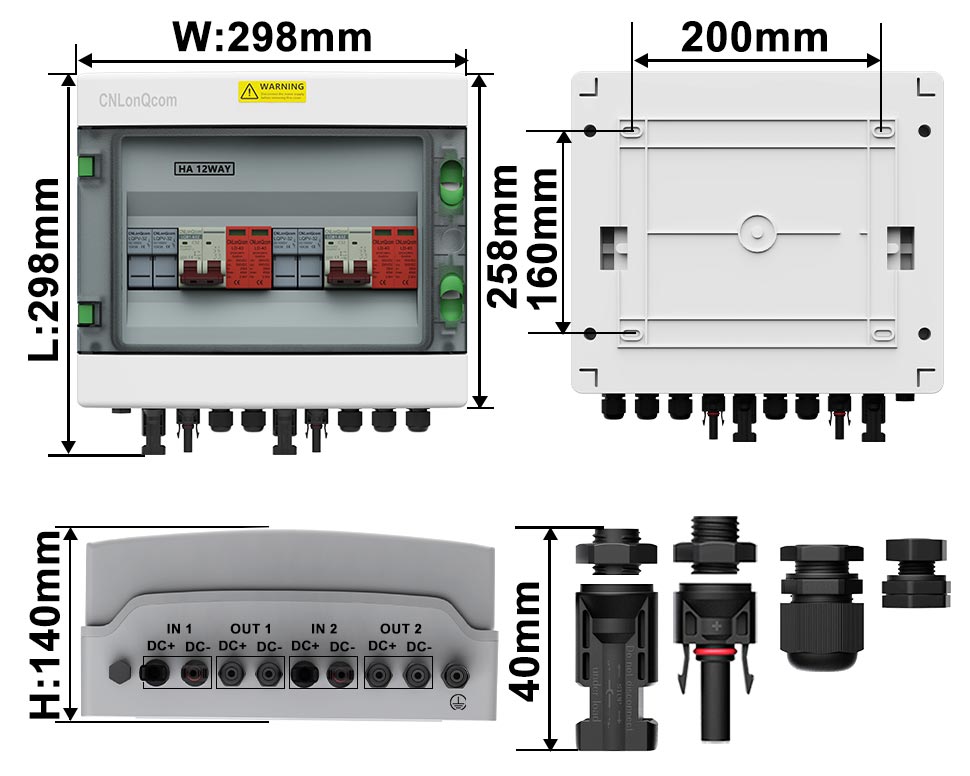

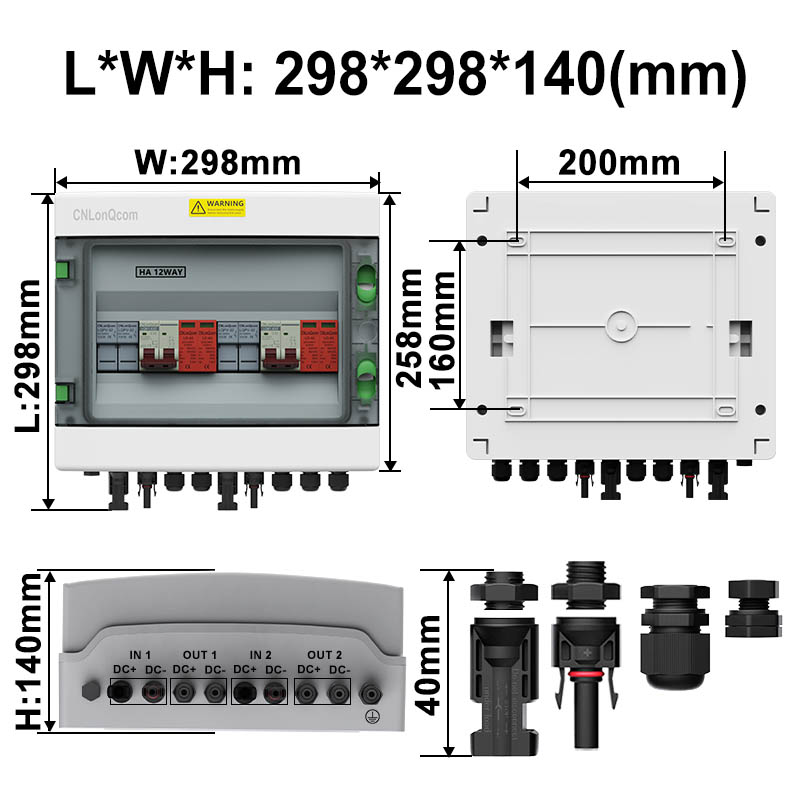

مقاس
L*W*H: 298*298*140 (مم)
عملية تجريبي تمت ترقيتها ميكانيكيا لراحة البال
نصيحة:

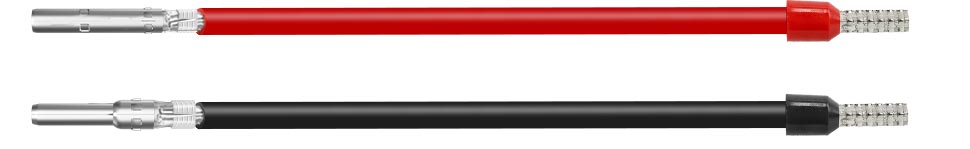

estallation من موصلات MC-4 سيكون لها كابلات مثبتة مسبقًا ،
موصلات PG ليس لها
الكابل المتصاعد بشكل افتراضي وفقًا للقطر الحالي المقنن
من 4 ~ 20mm2تغيير أو وفقًا لمتطلبات العميل

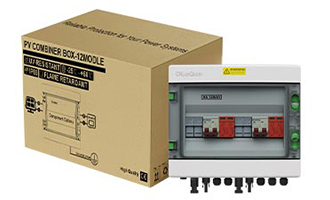

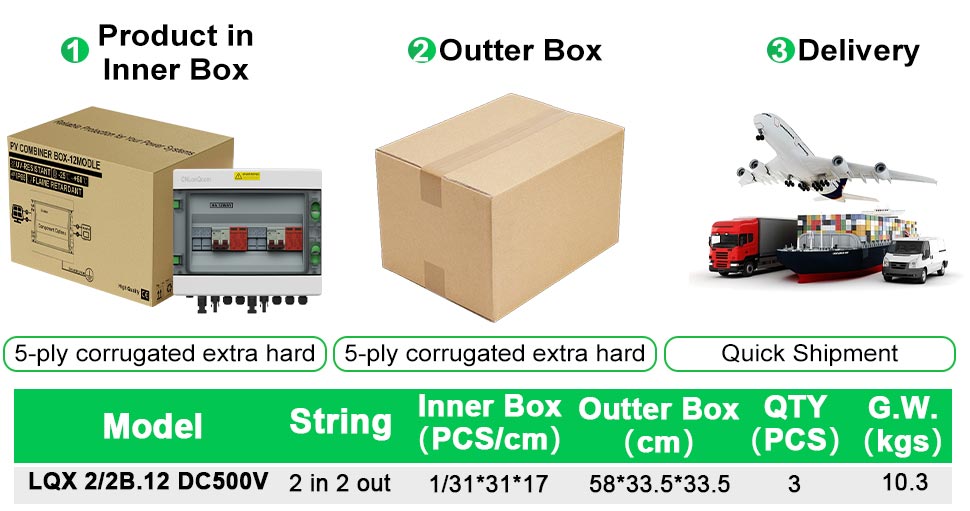

التغليف الثابت
ضمان استبدال البضائع التالفة
1المنتج في الصندوق الداخلي
5 طلاء مموجة بشدة
2مربع خارج
5 طلاء مموجة بشدة
3توصيل
شحنة سريعة
| نموذج | خيط | صندوق داخلي (PCS/CM) |
مربع خارج (سم) |
كتي (PCS) |
ج. (KGS) |
| LQX 2/2B.12 DC500V | 2 في 2 خارج | 1/13*31*17 | 58*33.5*33.5 | 3 | 10.3 |

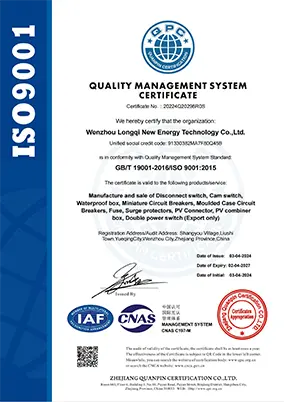

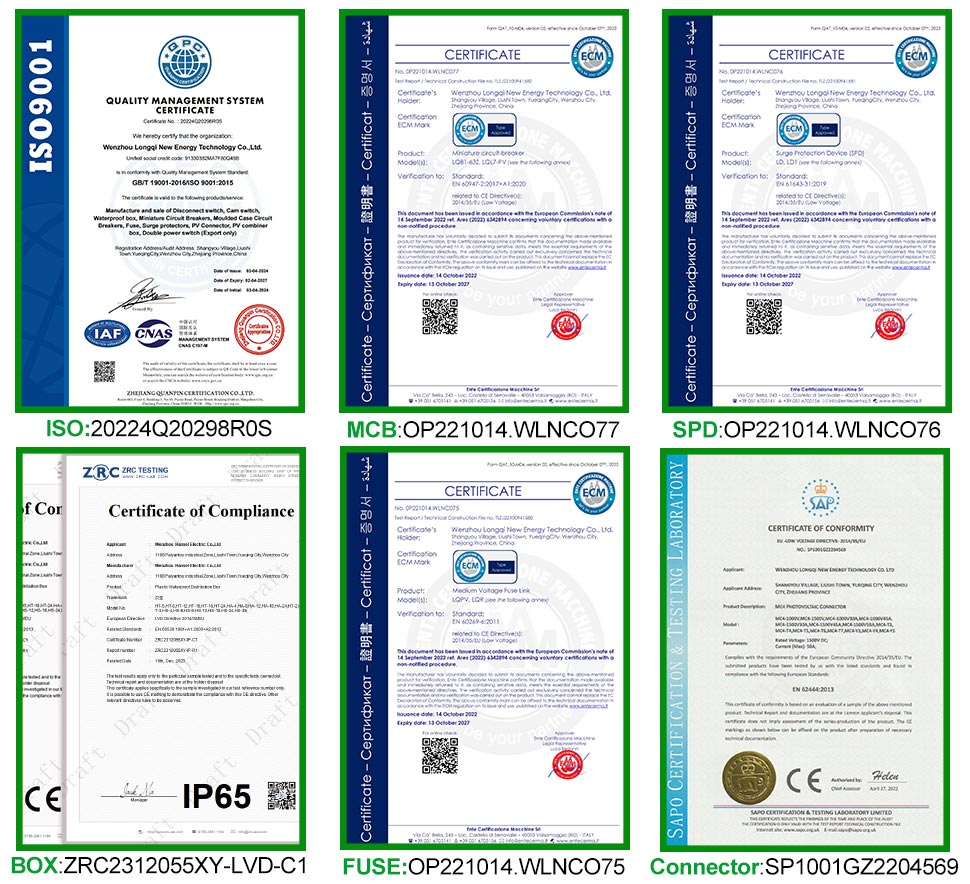

معتمد بالكامل
الشركات المصنعة المصدر ذات العلامات التجارية ذات الجودة العالية والسعر المنخفض
-
ISO:20224Q20298ROS
-

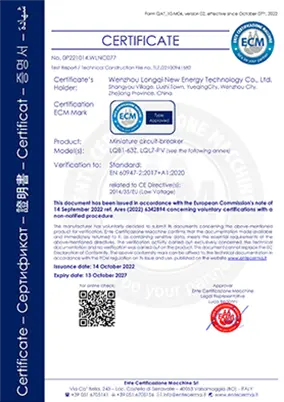

MCB:OP221014.wlnco77
-
SPD:OP221014.wlnc076
-
صندوق:ZRC2312055XY-LVD-C1
-
الصمامات:OP221014.wlnco75
-
الموصل:SP1001GZ2204569
نصيحة: اتصل بنا لمزيد من الشهادات
تثبيت الأسلاك والأسلاك

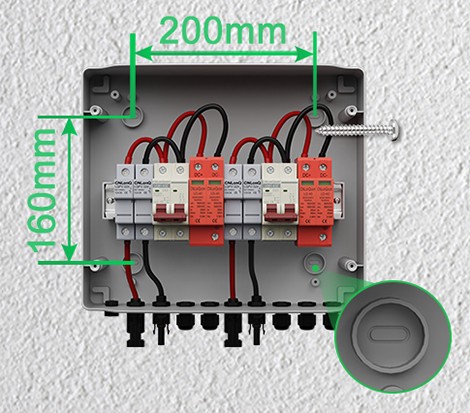

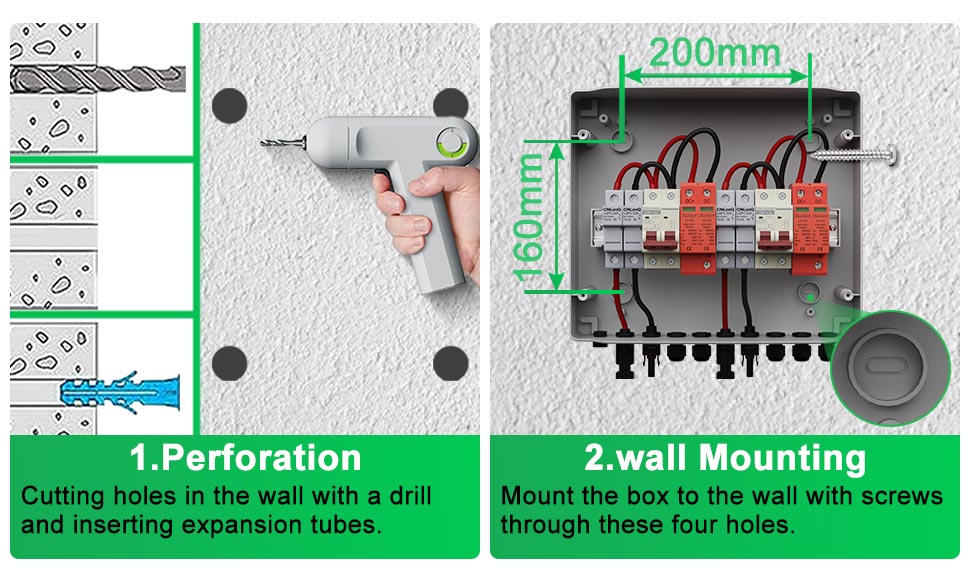

تثبيت
-

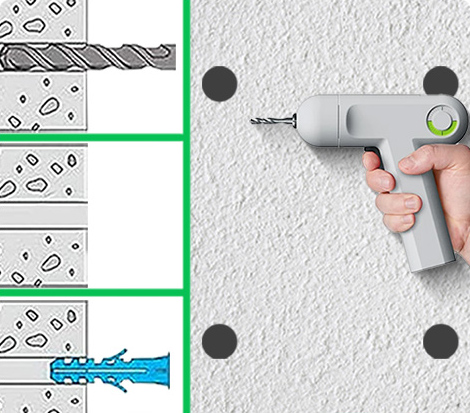

1.perforation
قطع الثقوب في الحائط مع تدريبات وإدخال أنابيب التوسع.
-
2. التثبيت
قم بتركيب الصندوق على الحائط بمسامير من خلال هذه الثقوب الأربعة.

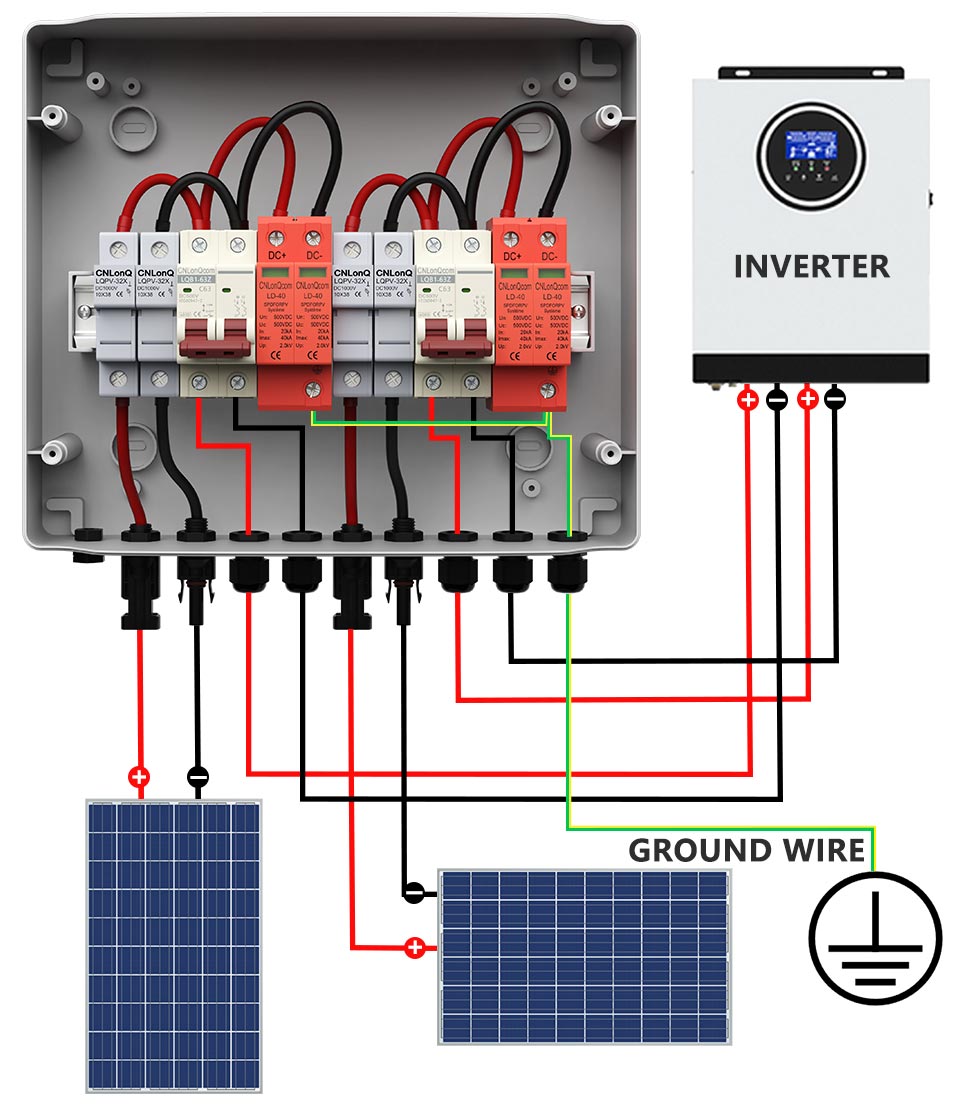

2 في 2 الأسلاك
تفاصيل المنتج
درجة مقاومة للماء IP65
بعد عدة اختبارات محاكاة للماء ،
لضمان أن المنتج يفي بمستوى الحماية IP65
-

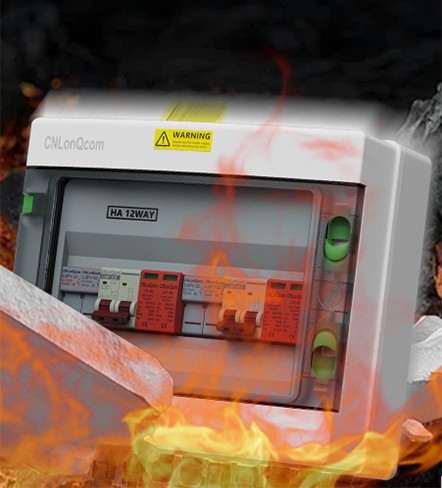

لهب
مثبطغير قابلة للاشتعال
-
مقاومة للأشعة فوق البنفسجية
PC+ABS Shellالصدفة مصنوعة من مادة PC+ABS ،
لا تخاف من ضوء الشمس. -
يقاوم
الحرارة والبردالعملية العادية عند -25 درجة مئوية ~+60 درجة مئوية
-

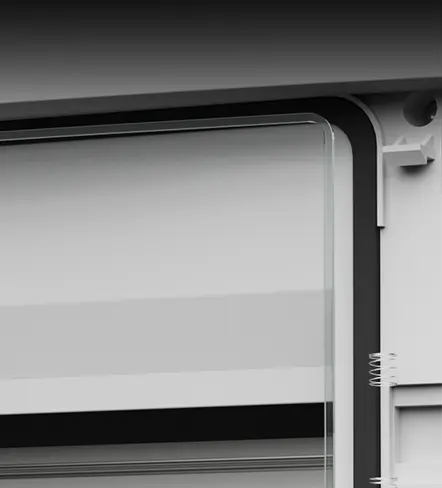

ضد للماء
الأختامأختان مقاوم للماء في الداخل
والخارج -
التوصيل والتشغيل
مجهزة بموصلات PV أو PG
للاتصال السريع -

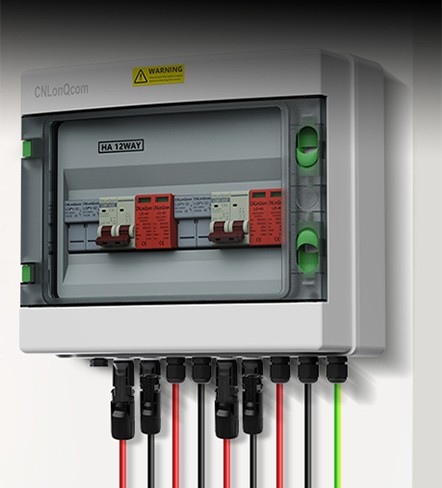

تصاعد الجدار
مثبت بقوة على جميع الزوايا الأربع ،
صلبة ولا تسقط
-

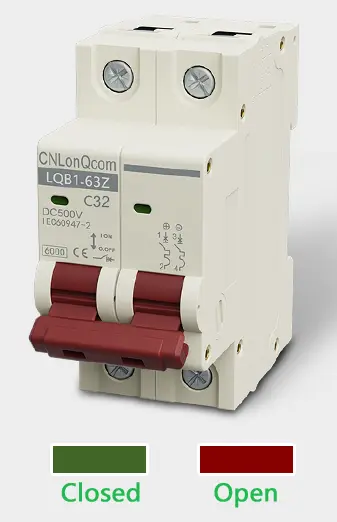

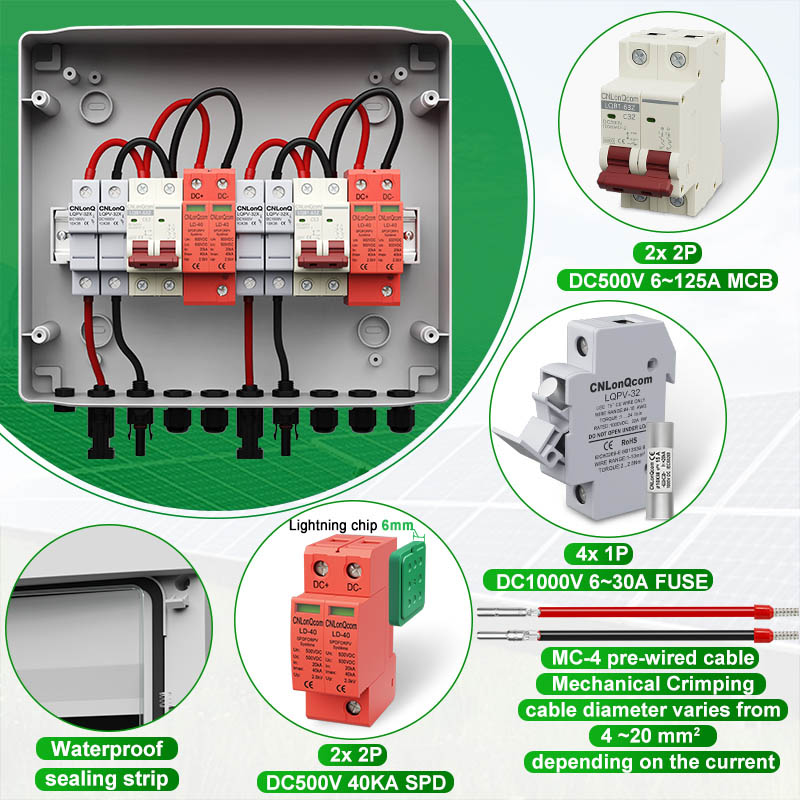

قاطع دائرة العاصمة
الجهد المقنن DC 500V تصنيف التيار 10 ~ 125a القطب 2x2P معيار IEC 60947-2 الشهادات م -

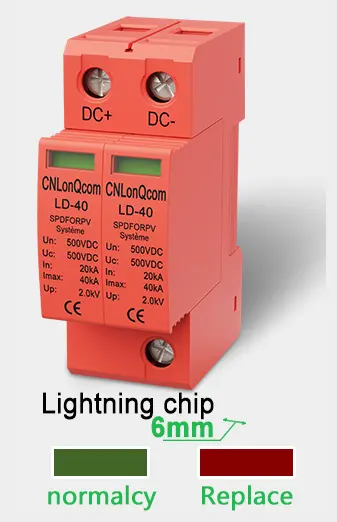

الحامي العاصمة
الجهد المقنن DC 500V تيار التفريغ 20/40KA القطب 2x2P معيار IEC 61643-31 الشهادات م -

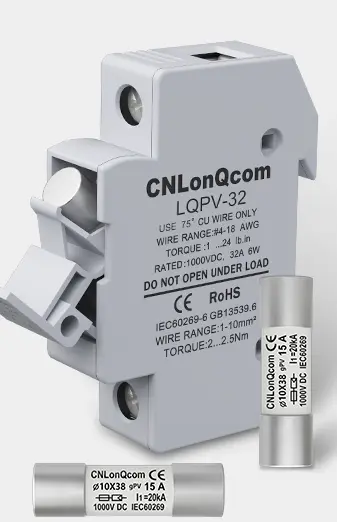

دي سي فتيل
الجهد المقنن DC 1000V تصنيف التيار 6-30A حجم الصمامات 10*38mm معيار IEC 60269-6 الشهادات م

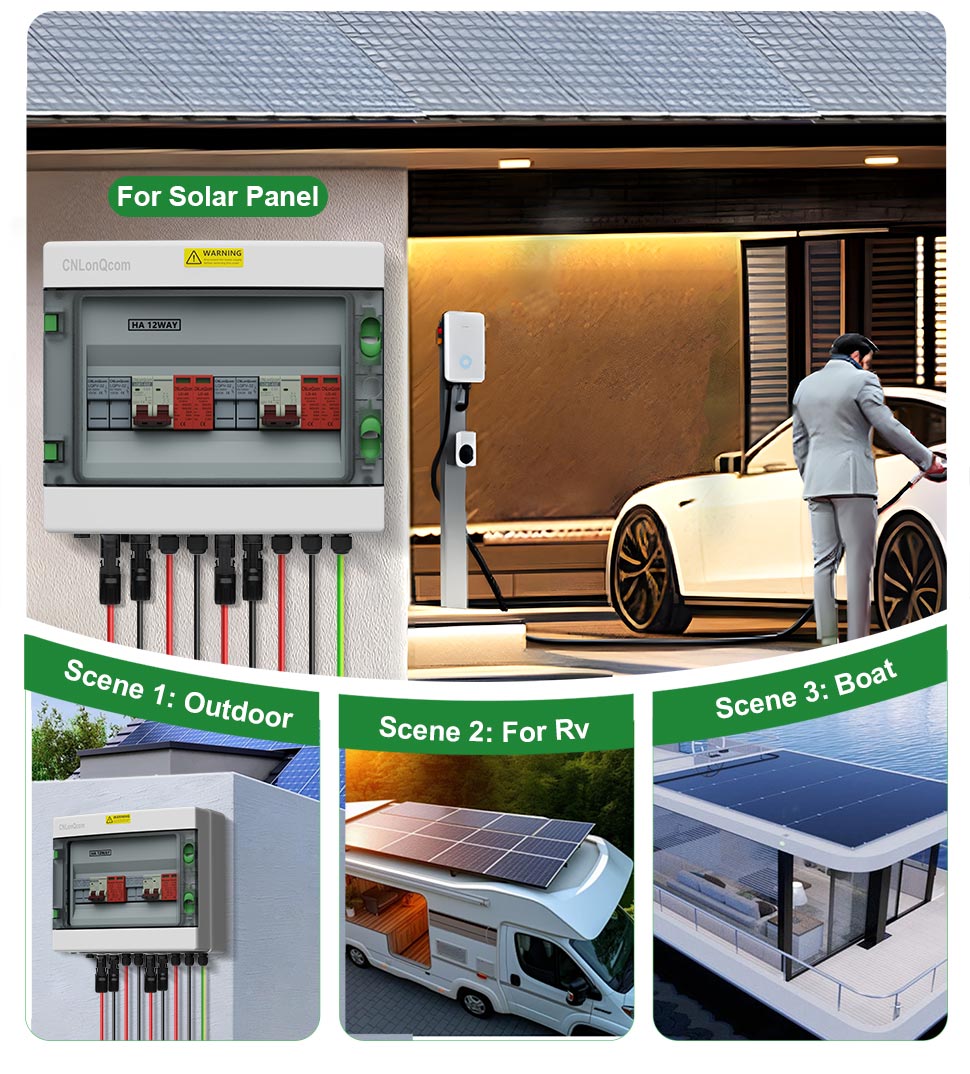

تطبيق Scenairi10
يتميز CNLONQCOM'S HA Series Combiner Combiner Box 2 في 2 Out DC500V بحالة PC+ABS مقاومة للماء مع البناء المختوم ، وحماية الحمل الزائد ، وحماية الدائرة القصيرة ، وحماية الجهد الزائد ، والغبار ، والرطوبة ، وحماية البرق.
المكونات الداخلية لسلسلة HA Series PV PV Combiner Box 2 في 2 OUT DC500V/600V/800V هي 2p MCB ، 2P SPD و 2P FUSE ، وهي مصنوعة من PA Shell.
يمكن استبدال وحدات SPD و FUSE CORES بسرعة دون إزالة الغطاء عند تلفها.
يتم استخدام مربع CNLONQCOM's HA Series البلاستيكي PV Combiner 2 في 2 OUT DC500V/600V/800V بشكل أساسي لحماية الأنظمة الكهروضوئية وغالبًا ما يتم استخدامها في أنظمة خارج الشبكة أو متصلة بالشبكة. مثل الألواح الكهروضوئية ، RV ، القارب ، الكهروضوئية في الهواء الطلق ، الأسرة ، إلخ.
PV Combiner Box 2 in 2 Out DC500V يحمي بشكل فعال العولات والألواح الشمسية من التلف ويرسل من النار.
الكلمات الساخنة: PV Combiner Box ، DC500V ، DC600V ، DC800V ، DC1000V ، 2 string ، 2in 2out ، 6a ، 10a ، 16a ، 20a ، 25a ، 32a ، 40a ، 50a ، 63a ، 80a ، 100a ، 125 ، mustrators ، processory ، in stock ، free ، made on store ، موقع رسمي مستقل ، مباشرة من العلامة التجارية
