PV Combiner Box 1 في 1 Out DC500V

CNLonQcom IP65 PV Combiner Box 1 in 1 out DC500V/600V/800V with Circuit Breaker and Surge Lightning Protection and Fuse For Outdoor Solar Panel DC Systems, Rv, Homes, Boats
●Rated voltage: DC500V600V/800V
●Rated current: 6/10/16/20/25/32/40/50/63A
●String: 1in 1out
●Maximum input current per string: 6/10/15/20/25/30A
●Maximum output current per string: 6/10/16/20/25/32/40/50/63/80/100/125A
●Connector: MC-4 or PG
●standard: IEC60269-6, IEC60947-2, IEC61643-1
●Housing Material: PC+ABS
●Certificate: CE, IP65, ROHS, ISO9001

نموذج:LQX 1/1B.8H DC500V/600V/800V

إرسال استفسار

وصف المنتج

البيانات الفنية
نموذج	LQX 1/1B.8H DC500V/600V/800V
يكتب	MCB و SPD و FUSE
خيط	1 في 1 خارج
جهد الجهد UE (V)	DC500/600/800
الحد الأقصى لتيار الإدخال لكل سلسلة (أ)	6/10/15/20/25/30 اختياري
الحد الأقصى لتيار الناتج لكل سلسلة (أ)	10/16/20/25/32/40/50/63/80/100/125 اختياري
شهادة الجودة	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
معيار	IEC60947-2 、 IEC61643-1 、 IEC60269-6
قاطع الدائرة المصغرة (MCB)		واقي الزيادة (SPD)
تيار درجة الإطار (أ)	63/125	في (8/20) لنا (كا)	20
تصنيف التيار في (أ)	10/16/20/25/32/40/50/63/80/100/125 اختياري	IMAX (8/20) لنا (KA)	40
جهد الجهد UE (V)	DC500/600/800	جهد الجهد UE (V)	DC500/600/800
مصنفة الجهد العازف واجهة المستخدم (V)	DC1000	مستوى حماية الجهد (KV)	2.0/2.5
دافع الصمود الجهد UIMP (KV)	4	أعمدة	2p
كسر السعة وحدة العناية المركزة (KA)	6	المواد السكنية	السلطة الفلسطينية
LCS السعة الانتقائية (LCU)	75 ٪	سمك الرقائق (مم)	6
نوع المنحنى	C	فتيل
أعمدة	2	تصنيف التيار في (أ)	6/10/15/20/25/30 اختياري
وضع الأسلاك	لا قطبية ، أعلى داخل وأسفل للخارج أو أسفلها داخل وتجاوز الخروج	جهد الجهد UE (V)	DC1000
المواد السكنية	السلطة الفلسطينية	أعمدة	2p
مواد موصل	نحاس	حجم الصمامات (مم)	10*38
الحياة الميكانيكية (maxtimes)	20000	المواد السكنية	السلطة الفلسطينية
الحياة الكهربائية (Maxtimes)	6000	بيئة
كابل PV المثبت مسبقًا		درجة حرارة التشغيل	-25 ℃ إلى +60 ℃
قطر الكابل	6.1mm	رطوبة	≤95 ٪
الحد الأقصى للجهد (V)	1500	ارتفاع	2000 م
الحد الأقصى الحالي (أ)	55	تثبيت	تصاعد الجدار
العلب
مادة	PC+ABS
مستوى الحماية	IP65
مستوى حماية التأثير	IK10
موصل الإدخال أو الإخراج	موصلات PG أو MC-4

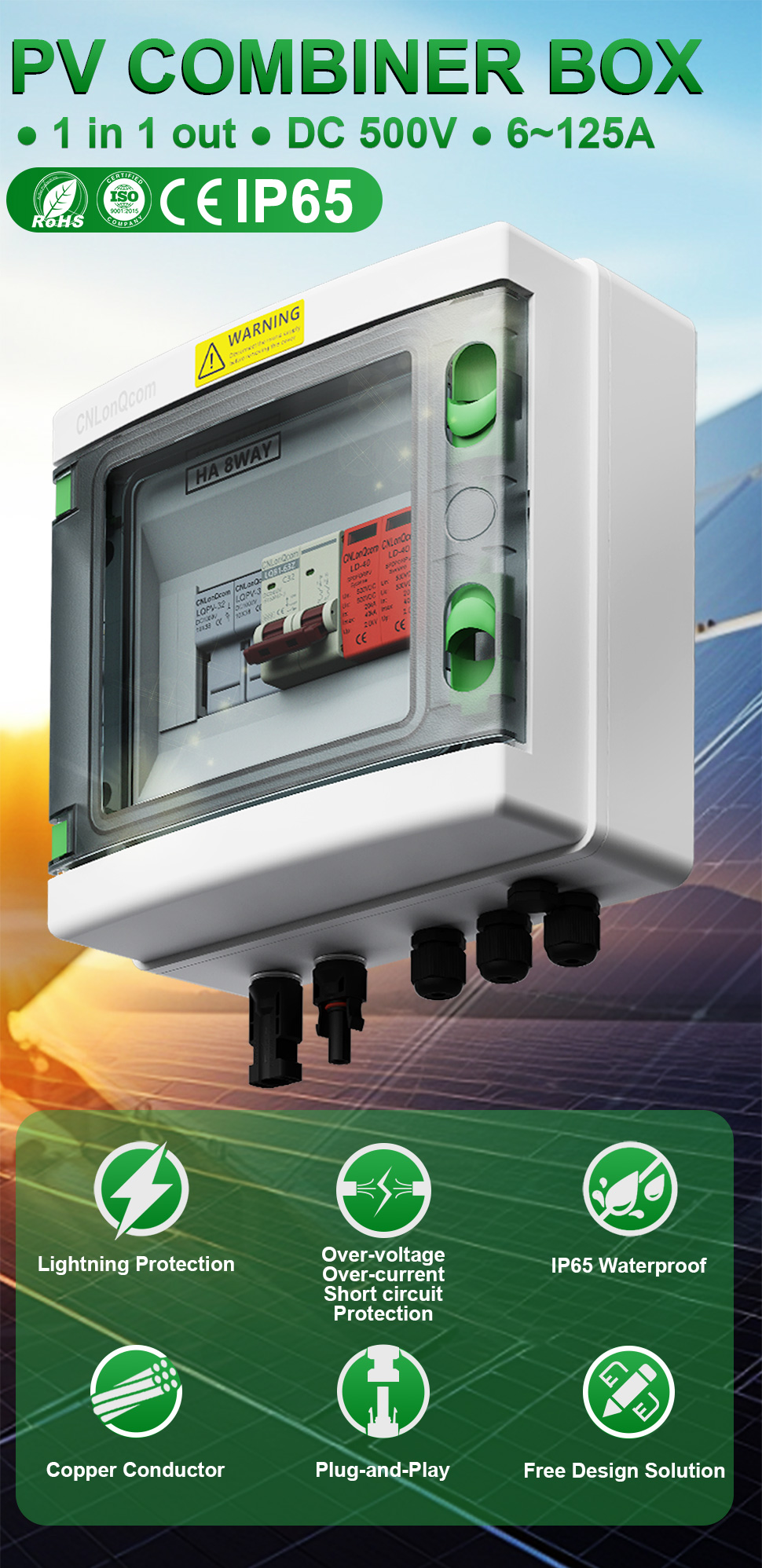

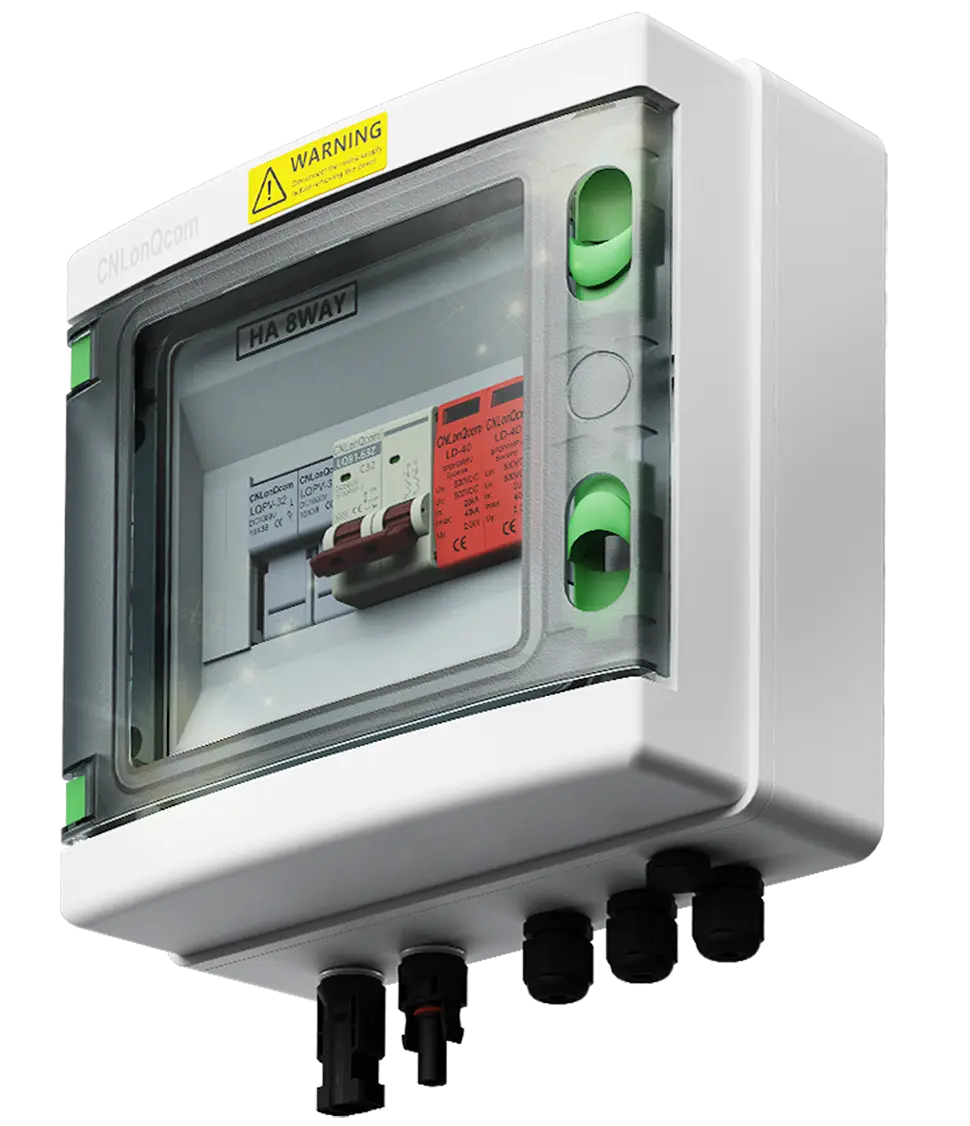

PV Combiner Box

● 1 في 1 OUT ● DC 500V/600V/800V ● 6 ~ 125A

IP65

حماية البرق
مفرط الجهد
الزائد
دائرة قصيرة
حماية
IP65 مقاومة للماء
قائد النحاس
التوصيل والتشغيل
حل تصميم مجاني

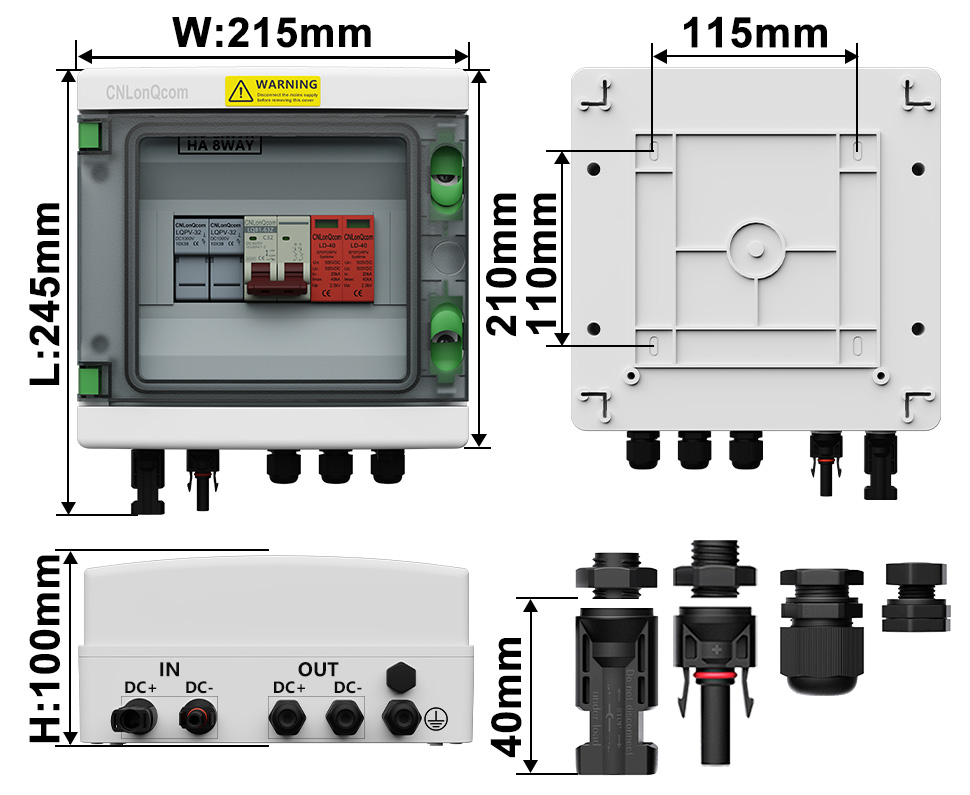

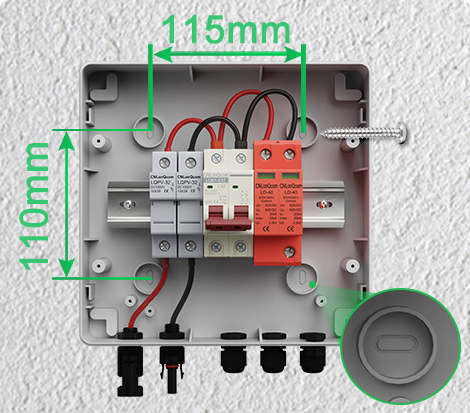

مقاس

LWH: 245215100 (مم)

عملية تجريبي تمت ترقيتها ميكانيكيا لراحة البال

نصيحة:
estallation من موصلات MC-4 سيكون لها كابلات مثبتة مسبقًا ، موصلات PG ليس لها
الكابل المتصاعد بشكل افتراضي وفقًا للقطر الحالي المقنن من 4 ~ 20mm²تغيير أو وفقًا لمتطلبات العميل

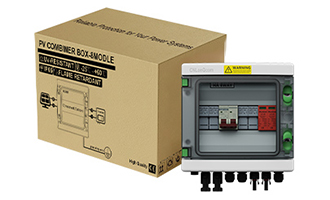

التغليف الثابت

ضمان استبدال البضائع التالفة

1المنتج في الصندوق الداخلي

3 طبقات من ورق كرافت السميك

2مربع خارج

5 طلاء مموجة بشدة

3توصيل

شحنة سريعة

نموذج	سلاسل	صندوق داخلي (PCS/CM)	مربع خارج (سم)	كتي (PCS)	ج. (KGS)
LONQ-40.2-1	2in 1out	1/2610.812	57.527.549.5	20	21

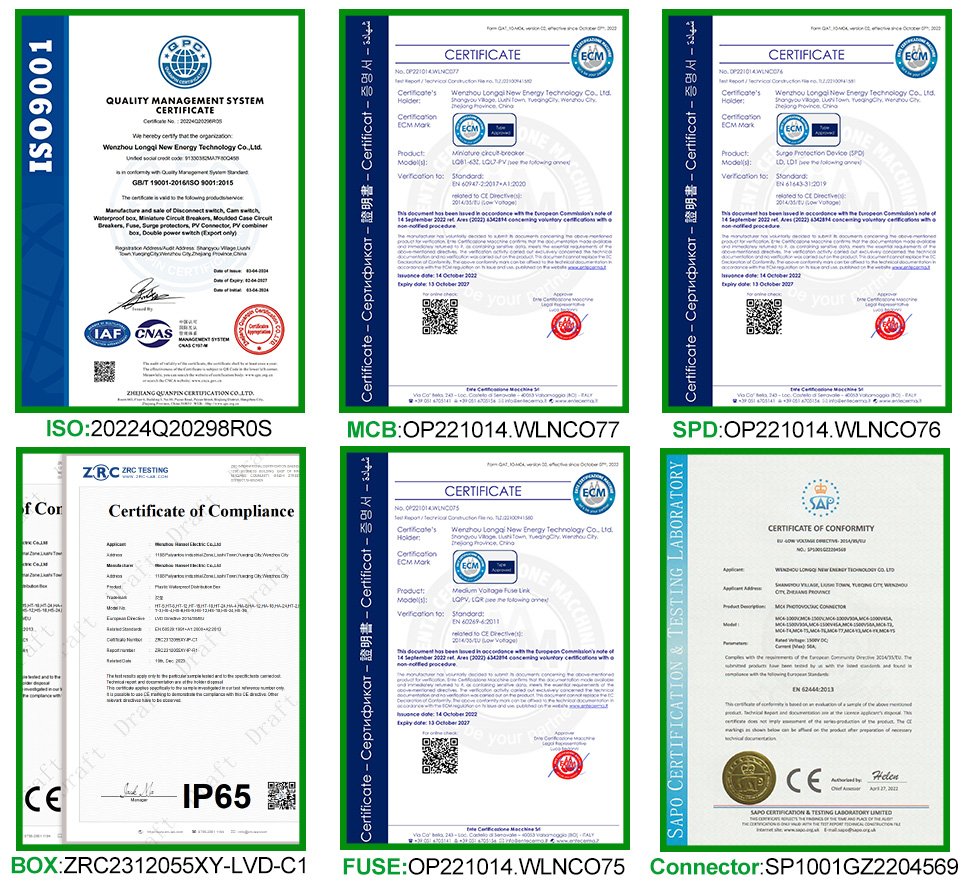

معتمد بالكامل

الشركات المصنعة المصدر ذات العلامات التجارية ذات الجودة العالية والسعر المنخفض

ISO:20224Q20298ROS
MCB:OP221014.wlnco77
SPD:OP221014.wlnc076
صندوق:ZRC2312055XY-LVD-C1
الصمامات:OP221014.wlnco75
الموصل:SP1001GZ2204569

نصيحة: اتصل بنا لمزيد من الشهادات

تثبيت الأسلاك والأسلاك

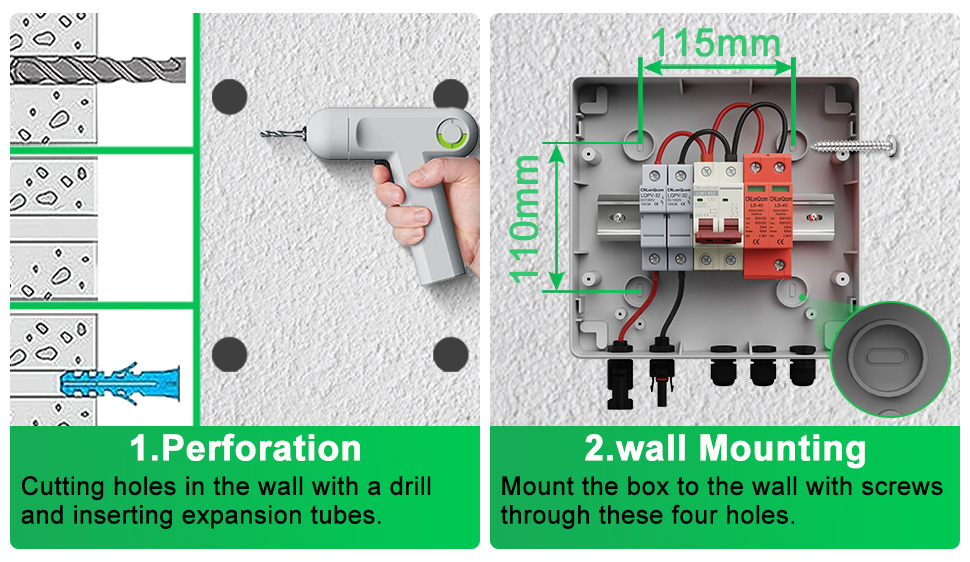

تثبيت

1.perforation

قطع الثقوب في الحائط مع تدريبات وإدخال أنابيب التوسع.
2. التثبيت

قم بتركيب الصندوق على الحائط بمسامير من خلال هذه الثقوب الأربعة.

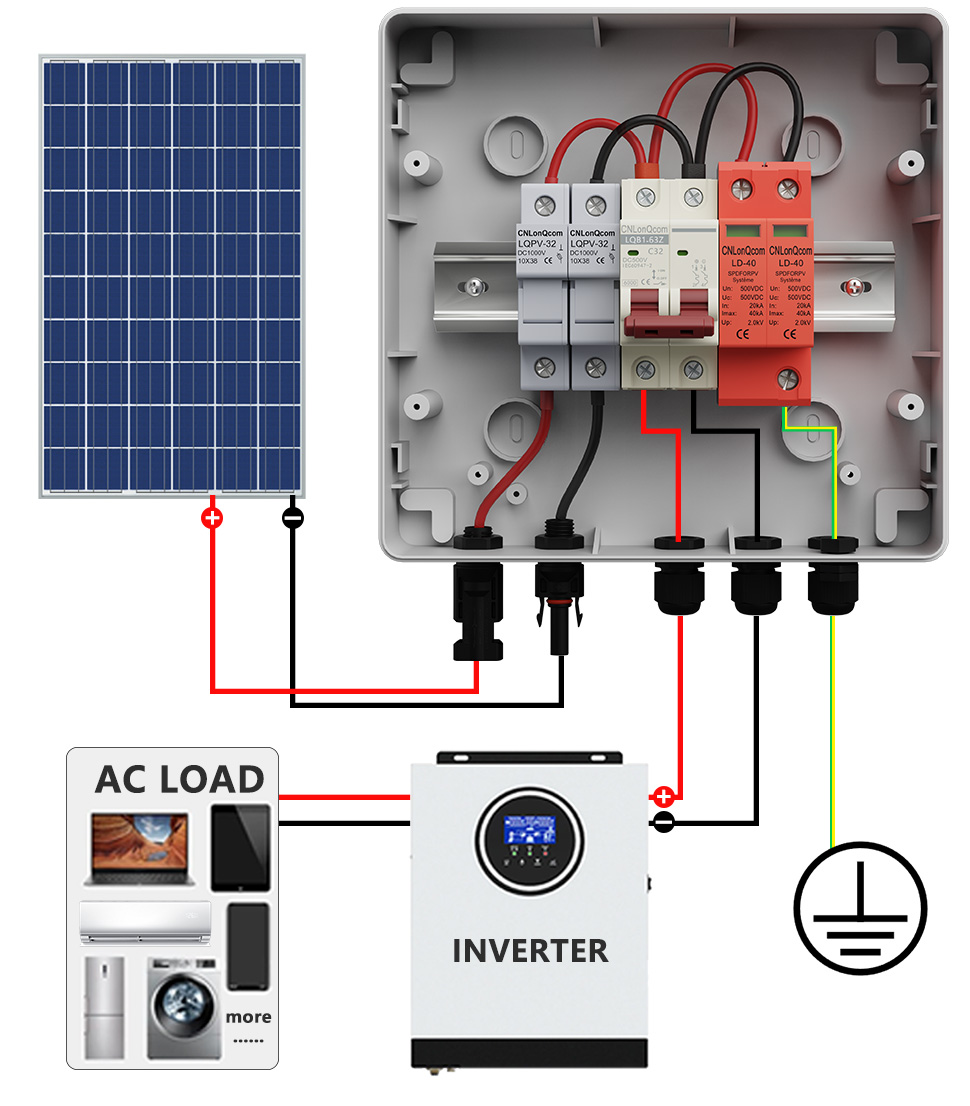

1 في 1 الأسلاك

تفاصيل المنتج

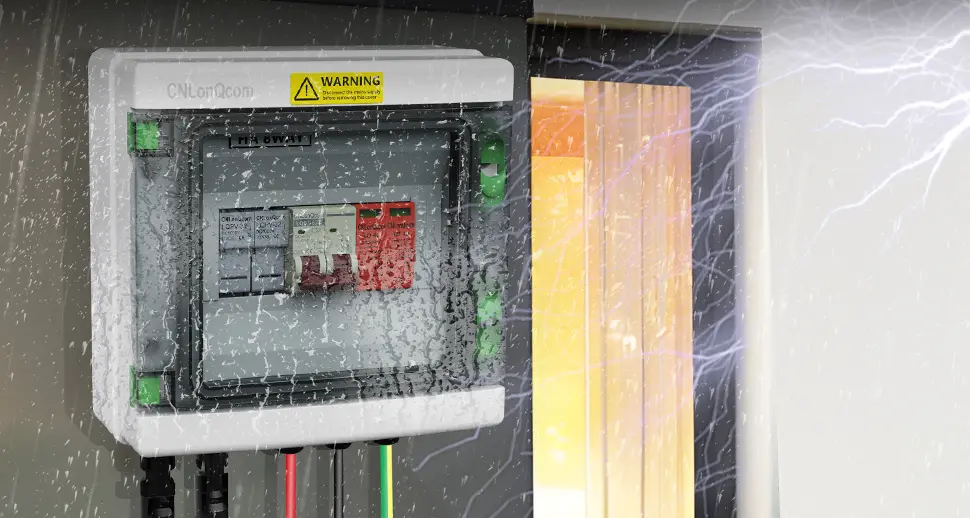

درجة مقاومة للماء IP65

بعد عدة اختبارات محاكاة للماء ،
لضمان أن المنتج يفي بمستوى الحماية IP65

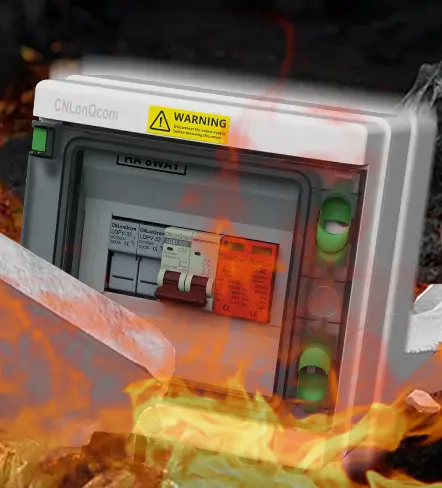

لهب
مثبط

غير قابلة للاشتعال
مقاومة للأشعة فوق البنفسجية
PC+ABS Shell

الصدفة مصنوعة من مادة PC+ABS ،
لا تخاف من ضوء الشمس.
يقاوم
الحرارة والبرد

العملية العادية عند -25 درجة مئوية ~+60 درجة مئوية
ضد للماء
الأختام

أختان مقاوم للماء في الداخل
والخارج
التوصيل والتشغيل

مجهزة بموصلات PV أو PG
للاتصال السريع
تصاعد الجدار

مثبت بقوة على جميع الزوايا الأربع ،
صلبة ولا تسقط

قاطع دائرة العاصمة

الجهد المقنن	DC 500V
تصنيف التيار	10 ~ 125a
القطب	2p
معيار	IEC 60947-2
الشهادات	م

الحامي العاصمة

الجهد المقنن	DC 500V
تيار التفريغ	20/40KA
القطب	2p
معيار	IEC 61643-31
الشهادات	م

دي سي فتيل

الجهد المقنن	DC 1000V
تصنيف التيار	6-30A
حجم الصمامات	10*38mm
معيار	IEC 60269-6
الشهادات	م

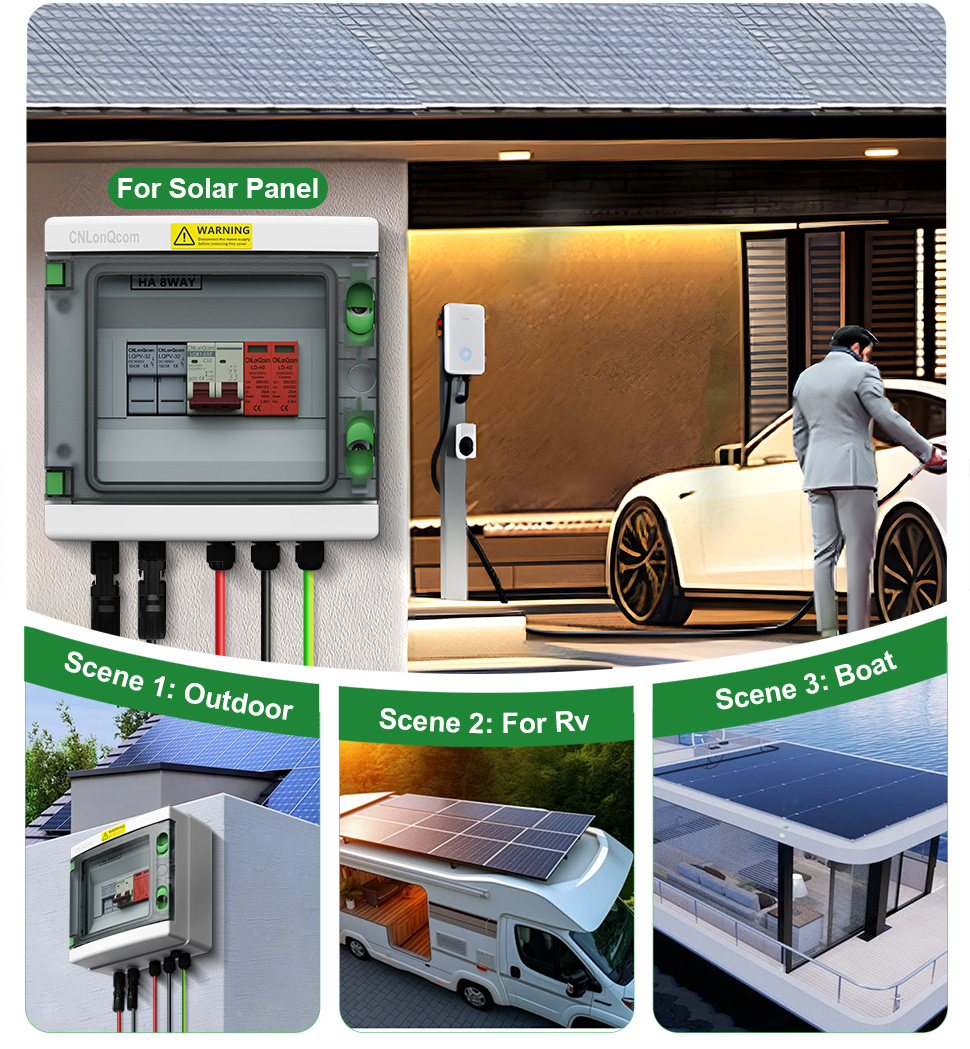

تطبيق Scenairi10

يتميز Cnlonqcom's HA Series Combiner Combiner Box 1 في 1 Out DC500V بحالة مقاومة للماء PC+ABS مع إنشاء مختومة ،حماية الحمل الزائد وحماية الدائرة القصيرة وحماية الجهد الزائد والغبار والرطوبة وحماية البرق.

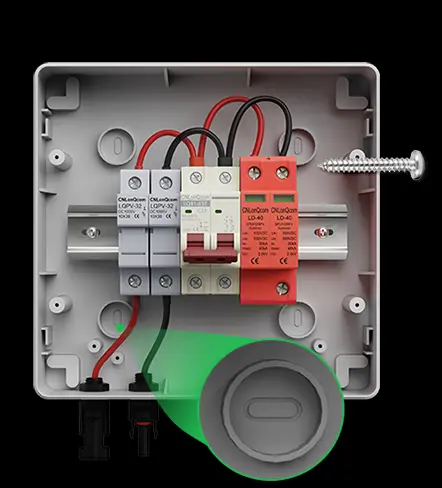

المكونات الداخلية لسلسلة HA Series PV PV Combiner Box 1 في 1 Out DC500V/600V/800V2p MCB ، 2p SPD و 2p Fuse، والتي مصنوعة من PA Shell.

يمكن استبدال وحدات SPD و FUSE CORES بسرعة دون إزالة الغطاء عند تلفها.

يتم استخدام مربع CNLONQCOM's HA Series البلاستيكي PV Combiner 1 في 1 OUT DC500V/600V/800V بشكل رئيسي لحماية الأنظمة الكهروضوئية وغالبًا ما يتم استخدامها في أنظمة خارج الشبكة أو متصلة بالشبكة. مثلألواح الكهروضوئية ، RV ، قارب ، PV في الهواء الطلق ، الأسرة ، إلخ.

PV Combiner Box 1 في 1 Out DC500V/600V/800Vيحمي بشكل فعال العزولات والألواح الشمسية من الأضرار ويرسل من النار.
