ما هي سيناريوهات استخدام صناديق توحيد التيار المستمر؟

مبدأ التشغيل أصندوق الموحديتضمن في المقام الأول اتصال الدائرة والحماية. عندما تقوم الوحدات الكهروضوئية بتوليد طاقة التيار المستمر، يتم توصيلها بمنفذ الإدخال الخاص بصندوق الموحد عبر الكابلات. تجمع الدوائر الموجودة داخل صندوق الموحد طاقة التيار المستمر هذه وتوزعها، ثم تقوم بإخراج طاقة التيار المستمر المجمعة إلى عاكس أو معدات أخرى. أثناء عملية الدمج، يقوم صندوق التجميع بمراقبة المعلمات مثل التيار، الجهد الكهربائي، والطاقة لكل سلسلة كهروضوئية، وينفذ أجهزة حماية للدائرة القصيرة، التوصيل العكسي، والتيار الزائد.

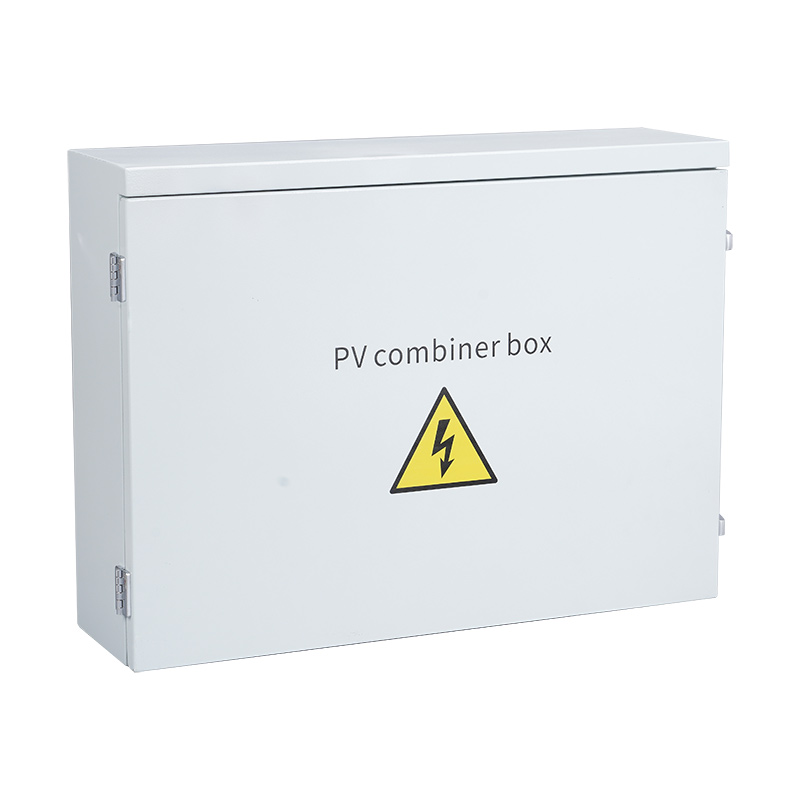

1. صندوق توحيد التيار المستمر

وهذا يجمع بين عدةالعاصمةالتيارات الناتجة عن مجموعة الطاقة الشمسية إلى مدخلات العاكس. لتقليل التأثير على الشبكة ومنع تلف العاكس بسبب الجهد الزائد، يتم عادةً استخدام اتصال متوازي متعدد القنوات. استنادًا إلى نطاق جهد التيار المستمر لمدخل العاكس، يتم توصيل عدد معين من الوحدات الكهروضوئية ذات نفس المواصفات في سلسلة لتشكيل سلسلة وحدة كهروضوئية. يتم بعد ذلك توصيل هذه السلاسل بصندوق تجميع الحماية من الصواعق للمصفوفة الكهروضوئية. يتم بعد ذلك توجيه الخرج من خلال مانع الصواعق وقاطع الدائرة، مما يسهل الاتصال بالمحولات اللاحقة.

2. صندوق توحيد التيار المتردد

يتم استخدامه لأنظمة توليد الطاقة الكهروضوئية المكونة من محولات سلسلة ويتم تثبيته بين جانب خرج التيار المتردد للعاكس ونقطة/حمل اتصال الشبكة. إنها مجهزة بقواطع دائرة الإدخال، قواطع دائرة الخرج، مانعات الصواعق AC، وأدوات المراقبة الذكية الاختيارية (مراقبة جهد النظام، التيار، الطاقة، الطاقة الكهربائية والإشارات الأخرى). وتتمثل وظيفتها الرئيسية في الجمع بين تيارات الإخراج للعاكسات المتعددة وحماية العاكسات من الضرر الناتج عن جانب/حمل اتصال شبكة التيار المتردد. إنه بمثابة نقطة فصل لمخرج العاكس، ويحسن سلامة النظام، ويحمي سلامة موظفي التركيب والصيانة.

ملاحظات حول التركيب الكهربائي لصندوق الموحد

(1) يمكن لمهندسي الكهرباء المحترفين فقط تشغيل وتوصيل الأسلاك؛ يجب أن يتوافق التشغيل والأسلاك مع المعايير ذات الصلة في البلد والمنطقة المحلية؛

(٢) قبل التثبيتصندوق الموحد، استخدم مقياس الضخامة لإجراء اختبار العزل على المكونات الداخلية.

(3) يجب أن يتوافق تخطيط المكونات الموجودة في الصندوق وتباعدها مع أحكام اللوائح ذات الصلة ويجب أن يضمن متطلبات التشغيل والتشغيل والصيانة والفحص والتشغيل الآمن.

(4) لا يمكن توصيل المدخلات والمخرجات في الاتجاه المعاكس.

(5) بعد توصيل صندوق توصيل الحماية من الصواعق الكهروضوئية بنظام توليد الطاقة الكهروضوئية، يجب أن تكون محطة التأريض لصندوق الحماية من الصواعق متصلة بشكل موثوق بالسلك الأرضي أو قضيب التوصيل للحماية من الصواعق.

(6) عند توصيل الأسلاك الخارجية، تأكد من إحكام ربط البراغي لمنع ارتخاء الأسلاك.

(7) يجب تثبيت مخطط نظام عدم التلاشي ومخططات الأسلاك الثانوية الضرورية بإحكام داخل الصندوق أو على باب الخزانة.

(8) ينبغي استخدام الكابلات المقاومة للهب لتوصيل الأسلاك. يجب أن يتم ترتيبها بشكل أنيق وجميل ومثبت بشكل آمن لضمان الاتصال الجيد.
