فهم قواطع دوائر الحالة المقولبة (MCCBs): "حراس" سلامة الدوائر الكهربائية

في أنظمة توزيع الطاقة ذات الجهد المنخفض، يوجد جهاز رئيسي يحمي سلامة الدائرة بهدوء - وهوقواطع دوائر الحالة المصبوبة(مكب). على عكس المحركات الكبيرة التي تعمل بصوت هدير أو بأدوات دقيقة تجذب الانتباه، أصبح MCCB "حارس أمان" لا غنى عنه في سيناريوهات مثل الإنتاج الصناعي، وبناء الأنظمة الكهربائية، وتطبيقات الطاقة الجديدة، وذلك بفضل قدرات الحماية القوية والقدرة على التكيف على نطاق واسع. واليوم سنستكشف هذا الجهاز من أبعاد متعددة لنكشف أسرار كيفية حماية سلامة الدائرة.

1. التعرف على MCCBs: ما هي وما الذي يجعلها مختلفة؟

في الأساس، MCCB هو جهاز كهربائي وقائي يستخدم في أنظمة توزيع الطاقة ذات الجهد المنخفض، مع دوره الأساسي باعتباره "الوصي" على سلامة الدائرة. من الناحية الهيكلية، فهي تتكون بشكل أساسي من حاويات بلاستيكية معزولة عالية القوة، واتصالات موصلة، ووحدات رحلة. لا يحمي الغلاف المعزول المكونات الداخلية من التداخل الخارجي فحسب، بل يمنع أيضًا بشكل فعال مخاطر الصدمات الكهربائية.

كثير من الناس يخلطون بين MCCBs وقواطع الدائرة المصغرة الأكثر شيوعًا (MCBs)، ولكن هناك اختلافات كبيرة بين الاثنين. بالمقارنة مع MCBs، تتمتع MCCBs بتيار تصنيف أعلى (يتراوح عادة من 63A إلى 1600A) وقدرة كسر أقوى، مما يمكنها من التعامل مع السيناريوهات الكهربائية عالية الطاقة. على سبيل المثال، يتم استخدام MCBs بشكل شائع في المقابس المنزلية ودوائر الإضاءة، في حين يتم الاعتماد على MCCBs بشكل أكبر لحماية المحركات في ورش المصانع ودوائر توزيع الطاقة الرئيسية في المباني الكبيرة.

ثانيا. الكشف عن الوظائف الأساسية: كيف تحمي MCCBs سلامة الدائرة؟

تكمن القيمة الأساسية لـ MCCBs في "الحماية"، والتي يمكن تقسيمها إلى ثلاث وظائف رئيسية لمواجهة مخاطر أعطال الدائرة من أبعاد مختلفة.

الأول هو الحماية من التحميل الزائد. عندما يتجاوز التيار في الدائرة باستمرار التيار المقنن لقاطع الدائرة - كما هو الحال عندما تبدأ أجهزة متعددة في المصنع في العمل في وقت واحد، مما يتسبب في حمل زائد - يسخن الشريط ثنائي المعدن الموجود داخل القاطع ويتشوه بسبب التأثير الحراري للتيار. يؤدي هذا بعد ذلك إلى تشغيل آلية التعثر لقطع الدائرة بسرعة. تمنع هذه العملية بشكل فعال حرق الطبقة العازلة للأسلاك بسبب ارتفاع درجة الحرارة لفترة طويلة، مما يؤدي إلى إيقاف الحرائق عند المصدر.

الثاني هو حماية ماس كهربائى. تعتبر الدائرة القصيرة واحدة من أخطر الأعطال في الدائرة. عندما يحدث ذلك، يمكن أن يؤدي الارتفاع المفاجئ للتيار الهائل إلى حرق المعدات وحتى التسبب في انفجارات. عند هذه النقطة، تبدأ وحدة الرحلة الكهرومغناطيسية في MCCB في العمل: القوة الكهرومغناطيسية القوية الناتجة عن التيار الكبير تجذب بسرعة قلب الحديد، مما يدفع آلية التعثر إلى قطع الدائرة في أجزاء من الثانية - مثل "فرامل الطوارئ" للدائرة - مما يقلل من خسائر الأخطاء إلى أقصى حد.

بالإضافة إلى ذلك، اعتمادًا على احتياجات سيناريوهات التطبيق المختلفة، يمكن تجهيز MCCBs بوظائف حماية إضافية. على سبيل المثال، تتيح إضافة وحدة التيار المتبقي الحماية من التسرب لمنع الصدمات الكهربائية؛ يؤدي تركيب وحدة حماية من الجهد الزائد/الجهد المنخفض إلى حماية المعدات الدقيقة من التلف الناتج عن شذوذات الجهد، مما يوضح مرونة وظائفها بشكل كامل.

ثالثا. المعلمات الرئيسية: "المؤشرات الصلبة" لاختيار الجهاز المناسب

لضمان توفير MCCBs الحماية المثلى، يعد تحديد المعلمات الصحيحة أمرًا بالغ الأهمية. تحدد المعلمات الأساسية التالية بشكل مباشر ما إذا كان يمكن تكييف قاطع الدائرة الكهربائية مع سيناريوهات كهربائية محددة.

يعد التيار المقنن (In) معلمة أساسية، تشير إلى الحد الأقصى للتيار الذي يمكن أن يحمله قاطع الدائرة بشكل مستمر. يجب أن تكون مطابقة بدقة وفقًا لقوة الحمل. على سبيل المثال، في النظام الكهروضوئي (PV)، يجب تحديد التيار المقنن لـ MCCB بناءً على تيار الخرج للمصفوفة الكهروضوئية - لا ينبغي أن يكون صغيرًا جدًا (لتجنب التعثر المتكرر) ولا كبيرًا جدًا (لمنع فقدان غرضه الوقائي).

ترتبط سعة القطع (Icu/Ics) بقدرة معالجة الأخطاء، في إشارة إلى الحد الأقصى لتيار العطل الذي يمكن لقاطع الدائرة قطعه بأمان. عند اختيار MCCB، من الضروري مراعاة القيمة المحسوبة لتيار الدائرة القصيرة لنظام توزيع الطاقة. إذا كانت قدرة القطع غير كافية، فقد يفشل قاطع الدائرة في قطع الدائرة بشكل فعال أثناء حدوث خطأ في الدائرة القصيرة، مما يؤدي إلى حوادث سلامة أكثر خطورة بدلاً من ذلك.

يجب أن يتطابق الجهد المقنن (Ue) مع مستوى جهد الدائرة. تشمل التقييمات الشائعة 220 فولت أحادي الطور و380 فولت ثلاثي الطور. لن يؤثر عدم التطابق في الجهد على التشغيل العادي لقاطع الدائرة فحسب، بل قد يؤدي أيضًا إلى تلف المكونات الداخلية.

يحدد منحنى التعثر حساسية الحماية. أنواع المنحنيات الشائعة (B، C، D) مناسبة للأحمال المختلفة. على سبيل المثال، ينطبق المنحنى C على الإضاءة وأحمال الطاقة العامة، في حين أن المنحنى D - الذي يتميز بتحمل أقوى لتيارات التدفق - أكثر ملاءمة للمعدات ذات تيارات البدء العالية، مثل المحركات والضواغط.

رابعا. تطبيقات واسعة النطاق: "حاجز أمان" من الصناعة إلى الحياة اليومية

بفضل أدائها الممتاز، يتم تطبيق MCCBs في جميع جوانب توزيع الطاقة ذات الجهد المنخفض تقريبًا.

في مجال توزيع الطاقة الصناعية، تعمل MCCBs بمثابة "مديري السلامة" في ورش المصانع، مما يوفر حماية من الحمل الزائد وماس كهربائي للمعدات عالية الطاقة مثل المحركات وخطوط الإنتاج وأدوات الآلات الكبيرة، مما يضمن عدم انقطاع عمليات الإنتاج بسبب أعطال الدائرة.

في بناء الأنظمة الكهربائية - سواء في مراكز التسوق أو مباني المكاتب أو المباني السكنية الشاهقة - غالبًا ما يتم استخدام MCCBs كمفاتيح رئيسية في صناديق التوزيع أو مفاتيح الحماية لتوزيع الطاقة الأرضية. إنها تحمي السلامة الكهربائية للمبنى بأكمله وتمنع انقطاع التيار الكهربائي على نطاق واسع أو الحرائق الناجمة عن أعطال الدائرة المحلية.

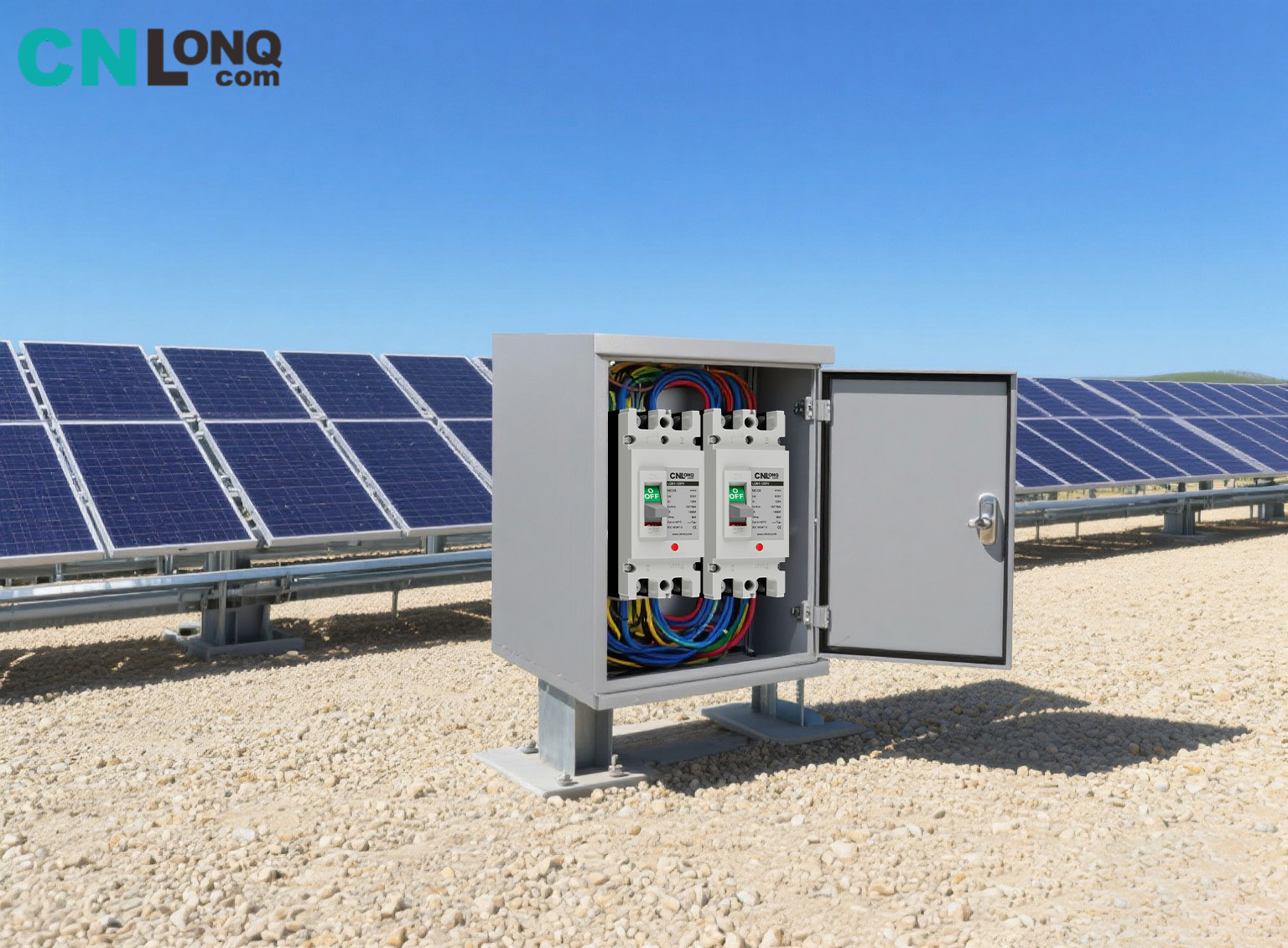

وفي قطاع الطاقة الجديد، فإن دورهم لا يقل أهمية. في الأنظمة الكهروضوئية، يتم تثبيت MCCBs في صناديق مجمعة وعلى الجانب العاكس لحماية دوائر الإخراج للصفائف الكهروضوئية؛ وفي أنظمة تخزين الطاقة، فإنها تحمي دوائر البطارية، وتمنع مخاطر السلامة مثل الشحن الزائد وقصر دائرة البطاريات، وتوفر الحماية لتطبيق الطاقة النظيفة.

حتى في سيناريوهات الطاقة العالية المدنية مثل الفيلات والمساكن الكبيرة، يمكن لـ MCCBs توفير حماية موثوقة للأجهزة المنزلية عالية الطاقة مثل مكيفات الهواء المركزية، وسخانات المياه الكهربائية، وأنظمة تنقية المياه في المنزل بالكامل، مما يحل مشكلة التيار المقنن غير الكافي في MCBs العادية.

V. المزايا الأساسية: لماذا تعتبر MCCBs "الخيار المفضل"؟

بالمقارنة مع أجهزة الحماية الأخرى، تتمتع أجهزة MCCB بمزايا مميزة، وهو سبب رئيسي لتطبيقها على نطاق واسع.

تعد القدرة على التكيف البيئي القوي من أبرز المعالم. يمكن للعلبة البلاستيكية المعزولة عالية القوة أن تتحمل البيئات القاسية مثل درجات الحرارة المرتفعة ودرجات الحرارة المنخفضة والرطوبة والأشعة فوق البنفسجية. سواء في محطات الطاقة الكهروضوئية الخارجية أو غرف التوزيع في الطابق السفلي، يمكن أن تعمل MCCBs بشكل مستقر وتكون أقل عرضة للتقادم أو الفشل بسبب العوامل البيئية.

تنعكس الموثوقية العالية في دقة المكونات الأساسية. تحافظ الأجزاء الرئيسية مثل وحدات الرحلة على دقة ثابتة، وهناك خطر ضئيل من سوء التشغيل أو فشل الحماية أثناء الاستخدام طويل المدى، مما يوفر حماية مستمرة لسلامة الدائرة.

سهولة التشغيل والصيانة تقلل من عتبة الاستخدام. بفضل الهيكل المدمج والحجم المعتدل، يمكن دمج MCCBs مباشرة في معدات توزيع الطاقة المختلفة بدون أدوات معقدة أثناء التثبيت. لا تتطلب الصيانة اليومية سوى إجراء فحوصات منتظمة للتأكد من عدم وجود تلف في الهيكل أو أسلاك مفكوكة، واختبار يدوي سنوي لـ "زر الرحلة" - لا يلزم استبدال المكونات بشكل متكرر، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة.

علاوة على ذلك، تسمح قابلية التوسعة الجيدة لـ MCCBs بالتكيف مع الاحتياجات الذكية. ومن خلال إضافة جهات اتصال مساعدة ووحدات إنذار، يمكن تحقيق وظائف مثل المراقبة عن بعد والإنذار بالأخطاء، مما يلبي متطلبات الإدارة الذكية في أنظمة توزيع الطاقة الحديثة.

سادسا. الاستخدام والصيانة: ضمان عمل "الوصي" على المدى الطويل

لضمان حفاظ MCCBs على أداء مستقر على المدى الطويل، يعد الاستخدام الموحد والصيانة المنتظمة أمرًا ضروريًا.

مطلوب التقيد الصارم بمعايير التثبيت. عند الأسلاك، يجب تشديد المحطات لتجنب ارتفاع درجة الحرارة الناجم عن سوء الاتصال؛ يجب توصيل الأسلاك الحية والأسلاك المحايدة والأسلاك الأرضية بشكل صحيح. قد يؤدي عكس القطبية إلى جعل وظيفة الحماية غير فعالة، مما قد يؤدي إلى مخاطر محتملة على السلامة.

لا ينبغي إهمال الصيانة اليومية. يوصى بالتحقق من تلف العلبة أو الشقوق والأطراف السائبة كل ثلاثة أشهر. كل عام، اضغط يدويًا على "زر الرحلة" لاختبار ما إذا كانت وظيفة الحماية تعمل بشكل طبيعي - إذا فشل الزر في تشغيل الرحلة، فمن الضروري إجراء فحص أو استبدال في الوقت المناسب.

في الوقت نفسه، يجب وضع محظورات الاستبدال في الاعتبار: بعد رحلة ناجمة عن خطأ، لا تقم بإعادة ضبط الكسارة بشكل أعمى. أولاً، حدد سبب الخلل (على سبيل المثال، المعدات المحملة بشكل زائد أو نقاط الدائرة القصيرة في الخط) وأعد ضبطه فقط بعد حل العطل. في حالة تعثر القاطع بشكل متكرر أو تلف العلبة، يجب استبداله على الفور حتى لو لم يكن هناك ضرر خارجي واضح - لا يُسمح "بالتشغيل الخاطئ"، لأنه قد يؤدي إلى حوادث تتعلق بالسلامة بسبب تقادم المعدات.

من الهيكل الأساسي إلى الوظائف الأساسية، ومن اختيار المعلمات إلى التطبيق العملي، تقوم MCCBs ببناء "حاجز أمان" قوي لأنظمة توزيع الطاقة ذات الجهد المنخفض. إن فهمها واستخدامها بشكل صحيح سيضمن بشكل أفضل سلامة الدائرة ويوفر دعمًا قويًا للتشغيل المستقر للإنتاج والحياة اليومية.
