PV Combiner Box: دليل كامل للمكونات والتثبيت

أولاً ، ما هو صندوق الوصلات الضوئي؟

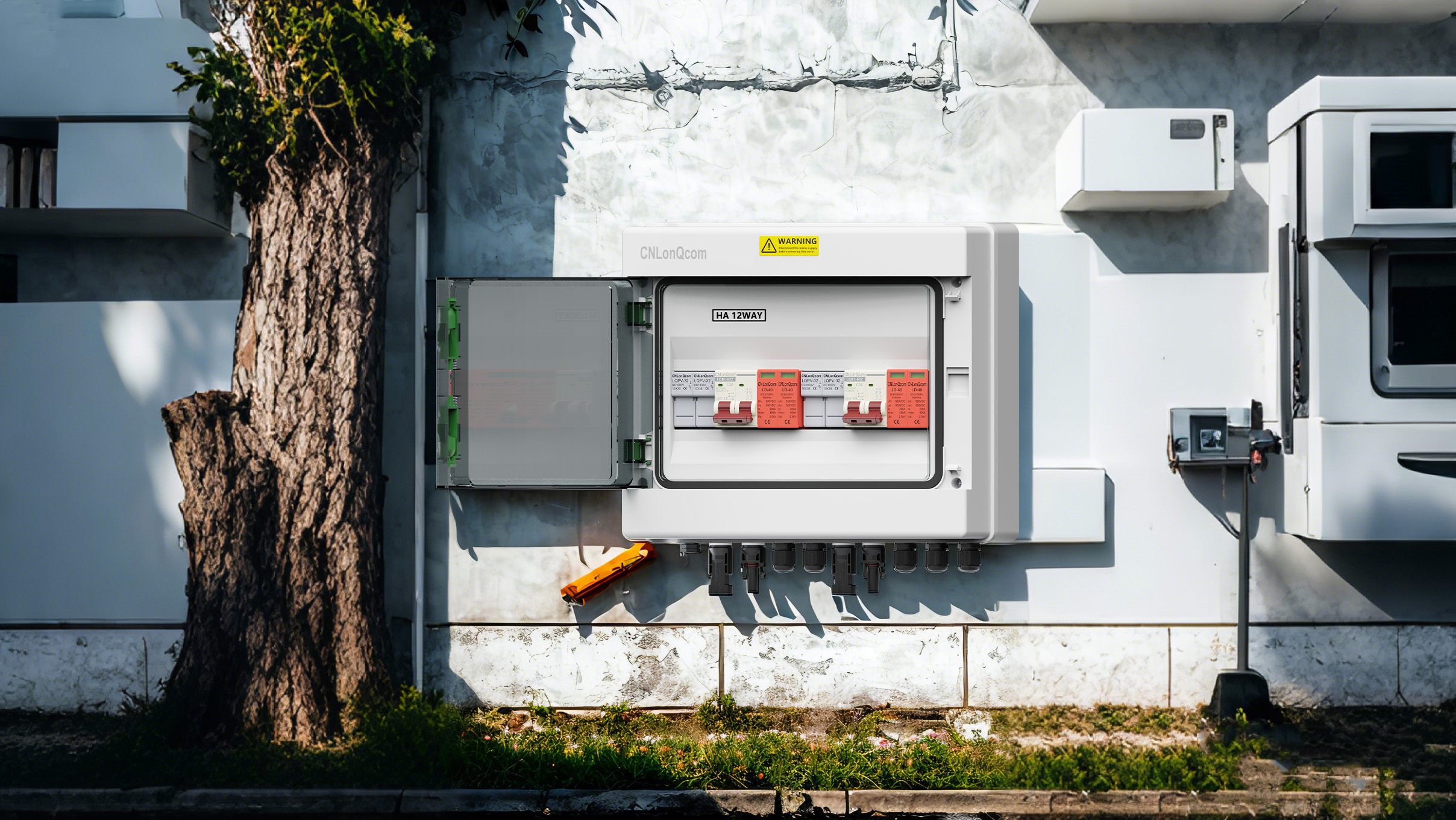

PV Combiner Box(مربع Combiner PV) هو المعدات الكهربائية الرئيسية لنظام توليد الطاقة الشمسية ، وتستخدم بشكل رئيسي للتيار المباشر المركزي لسلسلة السلطات الكهروضوئية ، ويوفر التيار الزائد وحماية البرق وغيرها من وظائف الحماية لضمان التشغيل الآمن والفعال لمحطة الطاقة.

ثانياً ، تكوين صندوق الوصلات الضوئي

المكونات الأساسية:

محطة الإدخال: قم بتوصيل وحدات PV المتعددة (على سبيل المثال ، 6-16 وحدات PV ، كل منها تدعم 10A-15A).

الصمامات/قواطع الدائرة: حماية كل سلسلة من الأضرار التيار الزائد (مواصفات DC1000V/20A الشائعة).

وحدة حماية البرق: حامي SPD Surge (قدرة تفريغ 40KA).

الأجزاء الإضافية:

مفتاح العزل DC: دائرة قطع الطوارئ.

الإسكان المقاوم للماء: درجة حماية IP65 ، مناسبة للبيئة الخارجية.

ثالثًا ، خطوات التثبيت والأسلاك

1. التحضير قبل التثبيت:

قم بتأكيد موضع التثبيت (بالقرب من صفيف الكهروضوئي وبعيدًا عن أشعة الشمس المباشرة).

تحقق من محطة الأرض للحاوية (مقاومة الأرض ≤4Ω).

2. عملية الأسلاك:

إدخال سلسلة المجموعة:

قم بتوصيل المحطة المقابلة بواسطة القطبية (+/-) للتأكد من أن جهد كل محطة متسقة.

تأمين موصل MC4 لمنع التدفئة الافتراضية.

نهاية الإخراج:

قم بالاتصال بمحطة إدخال التيار المستمر للمقلوب (مساحة الكابل المستعرضة ≥4 مم مربع).

أساس حماية البرق:

يتصل كابل SPD الأرضي (≥6mm²) بالبار الأرض.

3. اختبار الطاقة:

قم بقياس جهد الدائرة المفتوحة (تطابق نطاق إدخال العاكس).

تحقق مما إذا كان يتم إرسال بيانات المراقبة الذكية بشكل صحيح.

4. الاحتياطات

مواصفات السلامة:

ارتداء قفازات العزل أثناء العملية. لا تعمل مع Live.

إذا كان جانب DC يحتوي على جهد عالي (600 فولت إلى 1500 فولت) ، فأنت بحاجة إلى تعيين ملصق تحذير.

اقتراحات الصيانة:

قم بتنظيف المربع بانتظام وتحقق من حالة الصمامات.

اختبار فعالية وحدة SPD قبل موسم العواصف الرعدية.

خمسة ، اقتراحات الاختيار

اعتمادًا على حجم محطة الطاقة:

الأسرة الصغيرة: 6-8 مدخلات ، وظيفة الحماية الأساسية المتكاملة.

محطة الطاقة الصناعية والتجارية: 12-16 ، مع مراقبة ذكية والاتصالات عن بُعد.

اختر صناديق الحافلات المعتمدة من TUV/IEC ، مثل منتجات سلسلة CNLONQCOM ، لضمان 25 عامًا من الحماية طويلة الأجل!

مربع الوصلات الكهروضوئية هو "محور الأمان" لمحطة الطاقة ، ويمكن للتركيب والصيانة الصحيحة تحسين كفاءة توليد الطاقة بشكل كبير. إذا كنت بحاجة إلى توصيات نموذجية محددة أو حلول تقنية ، فلا تتردد في استشارة CNLONQCOM!
